Aquam8628/8128系列以太网交换机支持用于IP地址自动分配的DHCP协议及多种DHCP option选项，并且支持DRP和RSTP环网冗余协议，可以灵活组网，以满足铁路市场的需求。三层交换机更支持多种路由协议，其中ETBN型号符合IEC61375-2-3及IEC61375-2-5标准，支持TTDP，TRDP等协议，并提供高性能的NAT功能。Aquam8628/8128可广泛用于车载PIS、CCTV、视频监控系统、列车控制系统，同时也适用于任何对振动冲击、EMC兼容性要求严酷的工业应用场合。
Aquam8628/8128系列的互相泓格交换机符合IEC62443-4-2工业网络安全标准。
支持OSPF, RIP, 组播等三层路由协议(仅适用三层交换机)
适配高特点的NAT新地址变为工作(仅可用于四层对换机) 搭载TRDP, TTDP等合同协议，符合要求IEC61375-2-3, IEC61375-2-5条件(仅应用ETBN产品型号) 无法EN50155和EN50121业标符合要求 护甲平衡等级IP65 不符合IEC62443-4-2制造业网络信息安全卫生准则| 软件功能 | |
| 交换功能 | 支持静态VLAN,PVLAN 支持端口流控 支持线速, 广播、组播、未知单播风暴抑制 支持静态和动态MAC地址和MAC地址老化 |
| 冗余技术 | 支持VRRP(仅适用三层交换机) 支持RSTP (Rapid Spanning Tree Protocol) 支持DRP, 自愈时间<20ms 支持链路聚合(LACP, IEEE802.3ad) |
| 路由技术 | 支持静态路由(仅适用三层交换机) 支持OSPF(仅适用三层交换机) 支持RIP (仅适用三层交换机) |
| 组播技术 | 支持IGMP snooping 支持GMRP 支持静态组播 支持PIM-SM, PIM-DM(仅适用三层交换机) 支持IGMP v2/v3(仅适用三层交换机) |
| 网络安全 | 支持IEEE 802.1x(身份认证和授权) 支持HTTPs/SSL 支持SSH 支持本地RADIUS server, 也支持对外部的RADIS Server转发身份认证信息 支持TACACS+ 支持单播MAC过滤 |
| 服务质量管理 | 支持ACL 支持基于端口和协议的数据流控制和限制 支持802.1p TOS/DiffServ, 支持SP, WRR队列调度 |
| 管理与维护 | 支持Console, Telnet, WEB管理方式 支持SNMP管理, 支持SNMPv1/v2c/v3 SNMPv3 支持DES和AES加密 支持TCP/UDP, Ping, Trace route 支持通过FTP/TFTP/SFTP/HTTP/HTTPs进行软件和配置的上传下载 支持端口镜像和远程镜像端口 支持LLDP和LLDP MIB（802.1ab） 支持数据包大小可配(MTU) 支持ICMP, ICMP路由发现 |
| 诊断技术 | 支持内部硬件自检 支持IP/MAC冲突告警, 电源告警, 端口告警和环告警 支持日志功能, 需指定日志文件大小 |
| IP管理 | 支持IPv4 支持DHCP server/option12 支持Port Security over DHCP 支持DHCP-relay-agent/option 82/61/66/67 支持BOOTP/Bootstrap协议 支持DHCP Relay Agent Information Option 支持DHCP Client 支持DNS中继 (仅适用于三层交换机) 支持ARP 支持NAT, NAPT (仅适用于三层交换机) |
| 时钟管理 | 支持SNTP client 支持NTP client |
| 特殊功能 | 支持Bypass 掉电直通功能 支持自动备份和配置功能 符合IEC61375-2-3及IEC 61375-2-5标准，支持TTDP, R-NAT, TRDP, TTDB等功能(仅适用于ETBN型号) |
| MIB | 公有MIB: MIB-II, LLDP MIB, ifXTable, dotldBridge, TTDP MIB, RSTP MIB, IGMP snooping MIB, MRP MIB, DRP MIB 私有MIB: kylandPort, kylandDev, KylandAlarm, Private LLD, kylandUpdate,kylandUpdateCfg, kylandDownloadCfg |
| 产品规格 | |
| 技术参数 | 标准 IEEE 802.3 10BASE-T specification IEEE 802.3x 10BASE-T full duplex IEEE 802.3u 100BASE-TX specification IEEE 802.3ab 1000BASE- T specification IEEE 802.3af IEEE802.3at |
| 交换属性 | 优先级队列: 8 VLAN数: 4K VLAN ID: 1~4094 组播组数: IPv4: 2K MAC表: 32K 包缓冲区: 32Mb 最大包转发率: 19Mpps 交换延迟: ＜10us |
| 接口 | 千兆端口: 10/100/1000Base-T(X) M12 X-Code 接口 Bypass: 4个端口支持2对Bypass 百兆端口: 10/100Base-T(X) M12 D-Code 接口 PoE: 支持 IEEE803.2af / IEEE802.3at Console接口: RS232 M12 A-Code 接口 告警端子: M12 A-Code 接口 USB接口: M12 A-Code 接口 |
| 指示灯 | 运行指示灯:Run 告警指示灯:Alarm 电源指示灯:PWR1,PWR2 接口指示灯:Link/ACT PoE指示灯:ACT(PoE型号) |
| 电源 | 输入电压： 24VDC/110VDC - M23 接口 (用于交换电源供电) 50~54VDC - M12 接口 (用于外置独立电源供电, 仅限PoE型号) 110VDC: 66~154VDC 24VC: 14.4~33.6VDC 电源接口： M23 接口(用于交换电源供电) M12 接口(用于外置独立电源供电, 仅限PoE型号) PoE功率: 内部电源提供120W@110VDC或80W@24VDC的PoE功率输出 通过可选的隔离的外部电源，支持再扩展120W的PoE功率输出 整机功率： 110V: 39.13W(无PoE)；185W(带PoE) 24V: 37.9W(无PoE)；183.5W(带PoE) 过载保护: 支持 反接保护: 支持 冗余保护: 支持 |

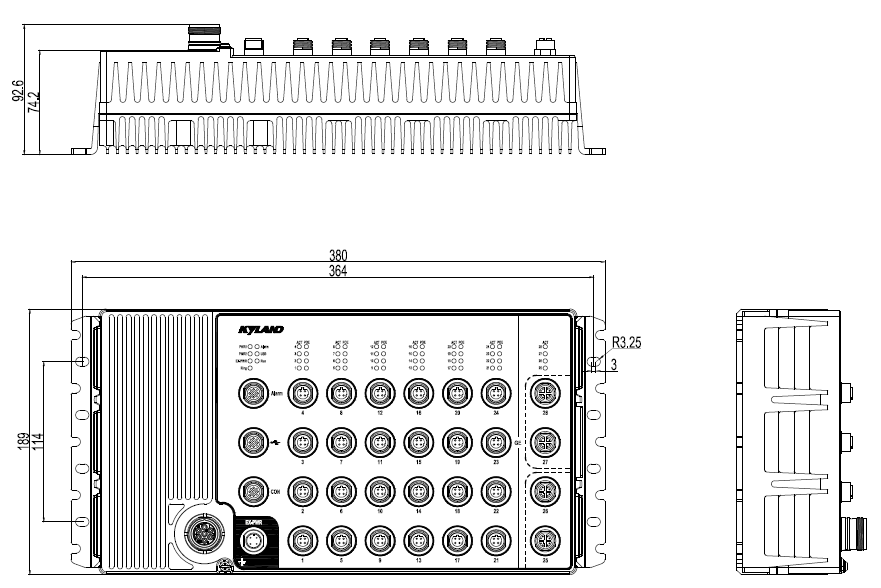

| 机械结构 | 外壳: 金属 散热方式: IP65 尺寸: 189mm×380mm×92.6mm(H×W×D) 重量: 4.8kg 安装方式: 壁挂式 |
| 环境 | 工作温度: -40°C to +70°C 存储温度: -40°C to +85°C 相对湿度: 5 to 95% (无凝露) |
| 质保 | MTBF: 738743小时(计算方法: Telcordia (Bellcore) SR-332, Issue 2, September 2006) 保修期: 5年 |
| 行业标准 | EMI: FCC CFR47 Part 15 EMS: EN50121 防火: EN45545-2 安全: EN62368-1 轨道交通: EN50155、EN50121-1、EN50121-4 机械: IEC61373 (振动和冲击) 防护等级: IP65 Based on EN 60529 危险材料: 2002/95/EG of the EU (RoHS) 网络安全：符合IEC62443-4-2工业网络安全标准 |
推荐型号
Aquam8128: 二层管理型交换机
| 产品型号 | 产品描述 |
| Aquam8128-24T-H6-H6 | 24*10/100M Base-T(X) M12 port，110VDC双冗余电源输入 |
| Aquam8128-B-4GE24T-H6-H6 | 4*10/1000/1000M Base-T(X) M12 port，24*10/100M Base-T(X) M12 port，110VDC双冗余电源输入，支持Bypass |
| Aquam8128-B-4GE24T-L2-L2 | 4*10/1000/1000M Base-T(X) M12 port，24*10/100M Base-T(X) M12 port，24VDC双冗余电源输入，支持Bypass |
Aquam8628: 三层管理型交换机
| 产品型号 | 产品描述 |
| Aquam8628-24T-H6-H6 | 24*10/100M Base-T(X) M12 port，110VDC双冗余电源输入 |
| Aquam8628-B-4GE24T-H6-H6 | 4*10/1000/1000M Base-T(X) M12 port，24*10/100M Base-T(X) M12 port，110VDC双冗余电源输入，支持Bypass |
| Aquam8628-B-4GE24T-L2-L2 | 4*10/1000/1000M Base-T(X) M12 port，24*10/100M Base-T(X) M12 port，24VDC双冗余电源输入，支持Bypass |
| Aquam8628-NAT-24T-H6-H6 | 支持基于硬件的NAT，24*10/100M Base-T(X) M12 port，110VDC双冗余电源输入 |
| Aquam8628-NAT-4GE24T-H6-H6 | 支持基于硬件的NAT，4*10/1000/1000M Base-T(X) M12 port，24*10/100M Base-T(X) M12 port，110VDC双冗余电源输入 |
可选配件
| SAP标识号 | 东土材质 | 款式 | 过线范围图 | 出线直径 |
| 107100342 | M23-5P-F-Crimp | 电原相防水连接器 | 16~11AWG | 11~13mm |
| 107100768 | M12-D-4P-M-Crimp-26~22AWG | 百兆网口连结器 | 26~22AWG | 6~8mm |
| 107100245 | M12-X-8P-M-Crimp | 千兆网口联接器 | 26~24AWG | 6~7.5mm |
Kyland-Aquam8628/8128-Datasheet-CN
