KD30012 GPHY单片机集成电路处理芯片是在中国第一台全过程自主经营可以控制 的高密GPHY单片机集成电路处理芯片产品设备。单片机集成电路处理芯片对内能提供12SGMII电源usb模块和3个QSGMII电源usb模块，支技10BASE-T、100BASE-TX、100BASE-FX和1000BASE-T渠道。MAC电源usb模块支技SGMII技术APP形式 、QSGMII技术APP形式 。以太网电源usb模块支技自動协商一致、半双工和全双工、自動旋光性校对。支技加厚内部组织环回检验，抽象化软件系统级调测。
KD30012 GPHY处理处理集成ic是定向有高密表层连通、很多应用场景激发的自行闭环处理处理集成ic。处理处理集成ic典范能耗不低于7.02W；工作上温暖特征参数：-40℃~+85℃，存储器空间温暖：-55℃~+125℃，采用了FCPBGA芯片封装状态，适合于高密表层交流机、机架式和机柜式精准web服务、存储器空间磁盘空间阵列、商业应用通信设备网洛交流机等软件。
全企业链100%自主学习可以控制集成化彻底解决规划
黄绿色低能耗：Pmax ≦ 7.02W
10/100/1000Mbps×12以太网电接口标准
多重利用策略

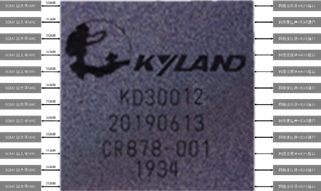

SGMII技术应用经营模式：SGMII×12

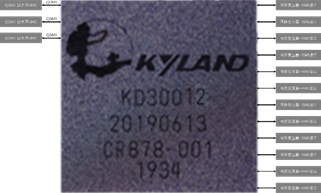

QSGMII选用形式 ：QSGMII×3
宽温、靠谱的涡流兼容问题的设计
工业化级正规性规范标准
办公环境温度：- 40℃ ~+85℃
储藏水温：- 55℃ ~+125℃
型式厚度：27mm×27mm×2.5mm
封 装：FCPBGA
接口类型
对外提供10/100/1000Mbps×12以太网电接口
双工/半工
自磋商
适配自主 MDI/MDIX
扶持重新旋光性调校
支技Sync E
MAC接口方式使用很多应运方法：
SGMIIapp摸式：SGMII×12
QSGMII软件应用玩法：QSGMII×3
鼓励加厚内层环回试验；
牢靠性
典型性工作电压：Pmax ≦ 7.02 w
运作室内温度：- 40℃ ~ +85℃
保管摄氏度：- 55℃ ~ +125℃
的结构长宽：27mm×27mm×2.5mm
封 装：FCPBGA
管理制度优点
苹果支持标SMI处理usb接口；
支持软件4 x 4 LED提示灯操纵管脚；
认可JTAG校正标准接口

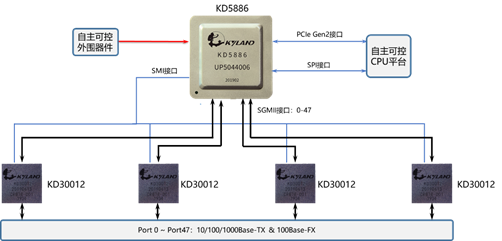

应用1：KD5886单片应用方案（48端口）
全产业化链100%综合性可以控制互相二层交换机高密网口设置（48网口设置）整体解決工作方案
应用2：KD5886双片堆叠方案（96端口）
全产业链100%自主可控交换机（96端口）整机解决方案
|
物料型号 |
工作温度 |
物理尺寸 |
端口组合 |
|
KD30012 |
- 40℃ ~+85℃ |
27mm×27mm×2.5mm |
10/100/1000Mbps以太网电接口×12 |
北京物芯科技有限责任公司
联系方式：010-58295114
座机：010-58295620
邮箱账号：wuxin.sales@kyland.com
地址：北京市朝阳区安定门外大街1号1307室 邮编地址：100013
