NewPre310x
大型智能控制器
产品简介
  NewPre310x是一种款依据X86渠道的自动化掌控器，预装國產专业化稳定操作流程软件系统和掌控APP，帮助时时交通和非时时交通应该用相融，可将彰显、掌控、听觉各种潜在客户应该用集成化到一架掌控器，进行抽象化软件系统机构、以减少专用设备占面積面積的目的。
关键特性
□ 支持系统Intel高的性能八代、九代酷睿加工cpu □ 鼓励-40~60℃宽温运作 □ 合乎EMC两级、IP40加固游戏等级 □ 非常丰富IO插口，可支技以太网、RS232/RS485、USB、彰显、音视频复制粘贴输入等 □ 德国进口人工控制可以控制 Intewell操作方法机系统，支持系统24小时的/非24小时的扩张与防晒隔离霜 □ 预装MaVIEW智慧把握手段手机软件系统，搭载Modbus、EtherCAT、PROFINET 、MQTT、OPC UA 等惯用工业化通讯合同范本
性能参数
硬件核心配置
CPU Intel 酷睿八/九代插座式（LGA1151）
内存 标配32GB DDR4
存储 标配1TB SSD
GPU 板载Intel® UHD Graphics 630
接口
网口 4 x 100/1000BASE-T(X)，RJ45接口；支持PCIe模块扩展（NewPre3102）
USB 8 x USB3.0
串口 4 x DB9，2 x RS485，2 x RS232
I/O（选配） 2 x CAN ，8 x DI（PNP/NPN），8 x DO（晶体管漏型输出）
显示接口 1 x HDMI，1 x VGA，1 x miniDP
音频接口 1 x Mic in，1 x Line out
扩展(NewPre3102) PCIE x16,PCIE x4
指示灯
系统运行指示灯 HDD，ERR
以太网口指示灯 Link/ACT
电源
输入电压 12VDC
接入端子 4 芯5.08mm 间距插入式端子
功耗 主机功耗<80W，显卡独立供电
机械结构
外壳 金属
防护等级 IP40（主机）
尺寸 NewPre3101：220mm x 85mm x 250mm（W x H x D）；
NewPre3102：220mm x 185mm x 320mm（W x H x D）；
整机重量 NewPre3101：5.7Kg
NewPre3102：9.5Kg
安装方式 平面固定安装，壁挂式安装
散热 NewPre3101：自然冷却, 无风扇
NewPre3102：主机无风扇，显卡风扇散热
环境
工作温度 -20~60℃（主机）
存储温度 -40~85℃
湿度 5 ～ 95% 无凝露
行业标准
EMI FCC CFR47 Part 15,EN55022/CISPR22,Class A
EMC IEC 61000-4-2 (ESD), Air: ±8KV;Contact: ±6kV
IEC 61000-4-3 (RS), 10V/m(80MHz ～ 2GHz)
IEC 61000-4-4 (EFT), DC Power Port:±2kV,Singal Port:±2kV
IEC 61000-4-5 (Surge), Power Port:±1kV/DM,±2kV/CM, Singal Port:±1kV （line to line）,Singal Port:±2kV （line to earth）
IEC 61000-4-6 (CS), Signal ports: 0.15-80MHz at 10V/m, Powerports: 0.15-80MHz at 10V/m
机械 IEC60068-2-6（振动）
IEC60068-2-27（冲击）
IEC60068-2-32（自由跌落）

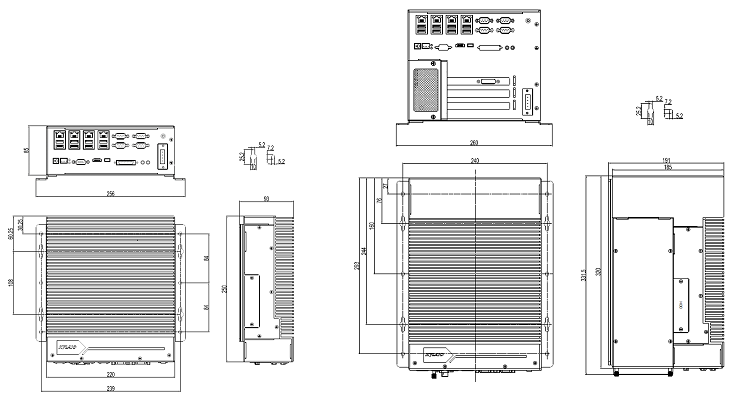

机械尺寸

订购信息

NewPre3101

NewPre3102

-

X

-

configuration

-

Ports

Serial Number

Special

I



II



III



IV

V

VI


I. Basic type designation:

   NewPre3101：Without PCIE extensibility    NewPre3102：With PCIe x16,PCIe x4

II. CPU:

I7-8700T: I7-8700T CPU I7-9700: I7-9700T CPU

III. configuration:

M5D3W0: 32GB memory,1TB Solid State Disk, M5D3W5: 32GB memory,1TB Solid State Disk, support 5G

IV. Ports:

0404:4 x Networks,4 x Serial ports 0404C2: 4 x Networks,4 x Serial ports,2 x CAN

V. Serial Number:

A:CCC type

U:CE type

VI. Special

   16DIO:8 x DI,8 x DO

设备一般尺寸 原因分析

NewPre3101-I7-8700T-M5D3W0-0404B

I7-8700T/32GB DDR4/1T SSD/RS485 × 2/RS232 × 2

NewPre3101-I7-8700T-M5D3W5-0404B

 I7-8700T/32GB DDR4/1T SSD/RS485 × 2/RS232 × 2/5G

NewPre3101-I7-8700T-M5D3W0-0404C02B16DIO

I7-8700T/32GB DDR4/1T SSD/RS485 × 2/RS232 × 2/CAN × 2/DI × 8/DO × 8

NewPre3102-I7-8700T-M5D3W0-0404B1660S

I7-8700T/32GB DDR4/1T SSD/RS485 × 2/RS232 × 2/GTX1660S

NewPre3102-I7-8700T-M5D3W0-0404B3060

I7-8700T/32GB DDR4/1T SSD/RS485 × 2/RS232 × 2/RTX3060
