安全可控
●元器件 100% 国产化
●MaVIEW 控制开发平台完全自主研发
●小型化极致效能
●无风扇设计，-40~70℃宽温运行
●符合 EMC 三级，IP40 防护，满足严苛工业应用场景要求
●100mm 高度适合单手导轨安装操作
●灵活模块扩展
●支持HDMI、USB，本地可选配RS232、 RS485、CAN、PI、PO、DI、DO
●提供拼接端子，可扩展 KYIO-H、KYIO-C模块（待发布），包括DI,DO,AI,AO,RTD等模块
●支持 4G/5G 扩展，满足多种连接要求
高性能控制
●预装图形化控制开发平台 MaVIEW，支持 IEC61131-3，支持C++
●强实时保障，支持 1ms 的控制周期
●支持运动控制 PLCopen 单轴管理，单轴运动，多轴电子齿轮，电子凸轮，挺杆等功能, 支持多轴空间圆弧，空间直线插补
●支持 Modbus RTU, Modbus TCP, EtherCAT,Ethernet/IP, AUTBUS, 支持自定义的串口/CAN/TCP 协议，OPC UA Sever、MQTT 等常用工业通信协议
●支持AUTBUS宽带实时总线
| 计算 | |
| CPU | 国产龙芯2k1000，双核心，主频 800MHz |
| 内存 | 2GB，可选4GB |
| 存储 | 标配256MB板载存储 |
| 扩展存储 | 可选，mSATA，128GB， |
| 掉电保持 | 可选铁电存储16KB/256KB |
| 控制器运算周期 | 可配置，最小1ms |
| 冗余 | 支持热备冗余控制器配置 |
| 接口 | |
| 显示接口 | 1 x HDMI |
| USB | 2 x USB2.0 |
| 以太网 | 支持2路或4路100/1000BASE-T，RJ45 |
| AUTBUS | 可选，支持1路AUTBUS |
| 串口 | CAN,最大支持4路 / RS 485,最大支持4路 / RS232,最大支持1路（具体详见选型表） |
| 无线 | 可选，4G/5G |
| 本地I/O | 3DO4PI4PO / 9DI6DO（具体详见选型表） |
| I/O扩展 | 支持KYIO-H系列 / KYIO-C系列IO模块（具体详见选型表） /主机和电源模块之间插入IO模块 |
| 电源 | |
| 输入 | 24VDC(18 ~ 36 VDC)，需搭配专用的电源模块供电 |
| 主机功耗 | <20W |
| 机械结构 | |
| 机械结构 | 金属外壳 |
| 防护等级 | IP40 |

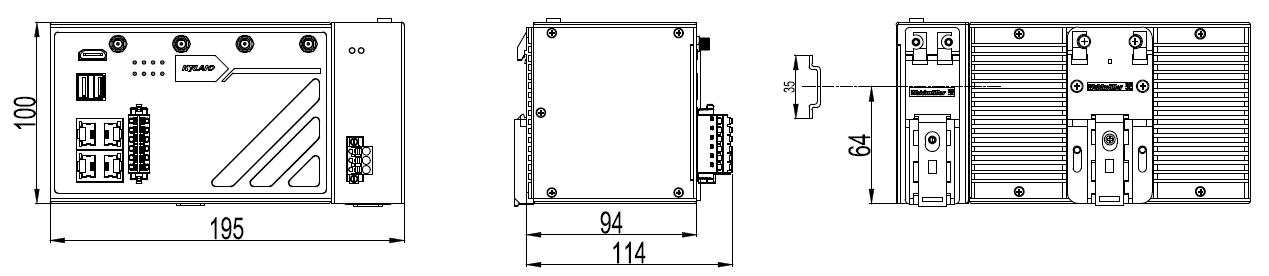

| 尺寸mm | 195 x 100 x 94（W×H×D），含电源模块 |
| 整机重量 | 1.8Kg，含电源模块 |
| 安装方式 | 导轨式安装 |
| 环境 | |
| 工作温度 | -40~70℃ |
| 存储温度 | -40~85℃ |
| 湿度 | 5 ～ 95% 无凝露 |
| 散热 | 无风扇，自然冷却 |
| 行业标准 | |
| EMI | FCC CFR47 Part 15,EN55022/CISPR22,Class A |
| EMC | IEC 61000-4-2 (ESD), Air: ±8KV;Contact: ±6kV IEC 61000-4-3 (RS), 10V/m(80MHz ～ 2GHz) IEC 61000-4-4 (EFT), DC Power Port:±2kV,Singal Port:±2kV IEC 61000-4-5 (Surge), Power Port:±1kV/DM,±2kV/CM, Singal Port:±1kV （line to line）,Singal Port:±2kV （line to earth） IEC 61000-4-6 (CS), Signal ports: 0.15-80MHz at 10V/m, Power ports: 0.15-80MHz at 10V/m |
| 机械 | IEC60068-2-6( 振动) IEC60068-2-27( 冲击) IEC60068-2-32( 自由跌落) |
| 要选明显形号 | 描述 |
| NewPre5100-L2K1-M2D0W4-0403C1A | 龙芯2K1000-4G內存-256KB铁电-ssd硬盘128G+256M-支撑4G-4网口-1路CAN-1路RS232-2路RS485(如何搭配H型IO和电压) |
| NewPre5100-L2K1-M1D2W0A-0200A | 龙芯2K1000-2G内存-256KB铁电-256M板载存储-AUTBUS-2网口(搭配H型IO和电源) |
| NewPre5100-L2K1-M2D2W0-0402C2A | 龙芯2K1000/板载手机内存4G/256KB铁电手机随意调节/128Gssd硬盘+256M板载手机随意调节/4网口/2CAN1RS4851RS232结合H型IO和24v电源 |
| 必选控制模块 KYPM | 说明怎么写 |
| KYPM-K12V10W01 | 配建电源开关（H型必选） |
| 高速路型 IO选择 | |||
| KYDI-1601H | 16 渠道 DI 版块 | KYAO-0802H | 8 区域交流电输入输出摸块 |
| KYDO-1202H | 12 缓冲区直流电压 DO 版块 | KYRTD-0601H | 6 出入口热阻值读取控制模块 |
| KYAI-0801H | 8 检修通道感应电流填写模组 | KYAO-0801H | 8 车道电流值输出的模组 |
| KYAI-0802H | 8 渠道电阻值手机输入板块 | ||
