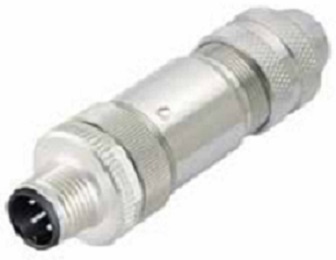

M12-D-4P-M-Crimp
M12 D-Code 4 Pin 公头连接器
产品简介
M12 D-Code对接器在好多化学工业品前沿技术，属于事情电压、讯号和活动现场串口通信的应用。他们体现了种价值形式，满足充分的涡流兼容手机屏蔽的功能，可适在各项化学工业品场地。M12-D-4P-M-Crimp是4 Pin公头对接器，它满足高超的安全稳定性，兼容IP67防护系统层级、-40℃～+85℃的事情温区域，适在各项环境恶劣的事情场地。
关键特性
性能参数
产品规格
性能参数 最大电压：250V
最大电流：4A
接触电阻：≤ 3mΩ
机械结构 接线方式：压接接线
防护等级：IP67
连接器类型：4芯D-Code公端连接器
机械寿命：＞500插拔周期
环境参数 最高工作温度：+85℃
最低工作温度：-40℃
壳体材料 插针材料：铜合金
卡环材料：不锈钢
压线环材料：铜合金
绝缘体材料：PA
绝缘体外套材料：PA
电缆夹材料：PA
密封圈材料：NBR
密封垫材料：NBR
材料符合环保要求，连接器对插符合IEC 61076-2-101
机械尺寸

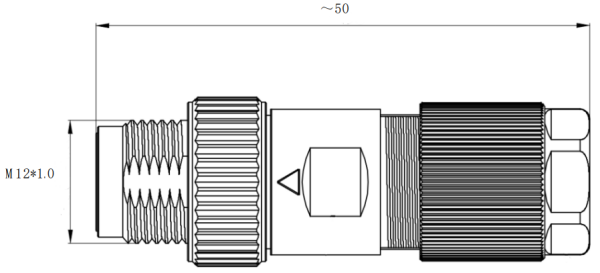

尺寸大小图：

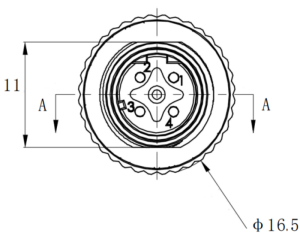

  绝缘端子图：

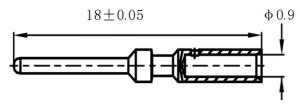

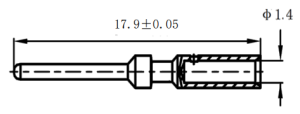

  插针图： 26~22AWG

20~18AWG

订购信息
SAP编码 型号 插针压线范围 出线直径 对应插针SAP编码 对应插针型号
107100746 M12-D-4P-M-Crimp-26~22AWG 26~22AWG 6~8mm 107100773 M12-D-4P-M-Crimp-26~22AWG插针
107100749 M12-D-4P-M-Crimp-20~18AWG-7～9mm 20~18AWG 7~9mm 107700757 M12-D-4P-M-Crimp-20~18AWG插针
107100770 M12-D-4P-M-Crimp-20~18AWG-6～8mm 20~18AWG 6~8mm 107100757 M12-D-4P-M-Crimp-20~18AWG插针
