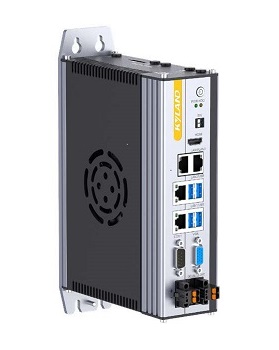

产品简介
KYAC323型号產品是一个款处于自动的化、仪器看上去等互联网行业主要采用的高特性书册式工业自动化机，主要采用铝合金组合类塑钢形材架构，确定產品金牌的耐用性，铝塑钢形材上植入小风扇外挂散热管，确定產品金牌散热管性同一时间也比较大严防有害气体浸入，进两步后勤保障產品的安全质量。
关键特性
□ 搭载 Intel酷睿i3/i5/i7系列处理器
□ BIOS内核及系统优化，满足实时控制需求
□ EtherCAT 最大支持 128从站
□ 系统任务抖动25us内
□ 符合 IEC61131-3 标准、PLCopen 规范
□ 支持 EtherCAT、EtherNet/IP、OPC UA、ModbusTCP 等主流工业协议
□ 集成一路串口，开关灵活切换RS232/RS485
□ 双电源口冗余设计，保证供电稳定
□ 支持-20 ~ 60℃宽温工作环境
性能参数
| 配置 |
KYAC323 |
| 硬件配置 |
| CPU |
I3-8100/I5-6400/I7-8700 |
| TDP |
最大 65W |
| BIOS |
AMI UEFI 64Mbit |
| 内存 |
8GB/16GB/32GB |
| 存储 |
128GB/256GB/512GB |
| USB |
4 x USB3.0
板载内置1个USB2.0 可安装硬件加密狗 |
| COM |
1 x COM（DB9公头）可通过拨动开关配置RS232或RS485模式，RS485支持自动流控，RS232带有ESD防护（空气放电：±8KV，接触放电：±6KV） |
| 以太网 |
4 x Intel I210千兆网口 |
| VGA |
最高分辨率1920 x 1080 |
| HDMI |
最高分辨率3840 x 2160 |
| 扩展接口 |
2 x 全尺寸miniPCIe 卡槽，带有SIM 卡槽 |
| 看门狗 |
1~255 级可编程设置 |
| 软件配置 |
| 实时环境 |
Codesys RTE 3.5.18 |
| 操作系统 |
Windows 10 |
| 电源 |
| 输入电压 |
DC12~24V ±10%, 过流、过压以及防反接保护 |
| 电源功耗 |
最大功耗 120W |
| 机械参数 |
| 结构 |
全封闭铝型材外壳, 内嵌风扇智能散热，支持壁挂式安装或DIN-Rail 导轨式安装 |
| 尺寸 |
57.6mm x 200mm x 154.5mm (W x H x D) |
| 净重 |
1.9Kg |
| 环境 |
| 工作温度 |
-20ºC ~ 60ºC |
| 存储温度 |
-40ºC ~ 80ºC |
| 相对湿度 |
5~95% 无凝露 |
| 振动 |
5~500Hz, 1.5Grms，IEC60068-2-64 |
| 冲击 |
20G ( 持续时间11ms，半正弦波)，IEC60068-2-27 |
| EMC |
CE/FCC Class A |
机械尺寸
订购信息
● SM(Softmotion) 该微信版本能提供SMC_Basic库，具有PLCopenl身份认证标准化Part 1及Part 2大部分，能够的控制单轴或两只轴（手机气缸和齿轮传动）的主从活动。
● CN(CNC+Robotic) 该版本的在SMC_Basic库基本上扩大了SMC_CNC及SMC_Robotic，不支持了CNC技术选用及仪器人技术选用。可实行CNC数控加工激发建设及仪器人轴组激发建设。
● TW(Target & Web Visu) 该版本信息蕴含了集成系统化的大数据可视化分析撰写器，会在联合开发环保中可以直观创办专业课程的大数据可视化分析操作接口。在这当中TargetVisu的习惯可以直观表示在把握器的内嵌或外置表示器上；WebVisu的习惯不支持在Web打开网页网页器中打开网页网页操作接口。
SM版本与CN版本功能差异表
| SM（Softmotion） |
CN（CNC+Robotic） |
| 点位运动 |
位置比较触发 |
两轴椭圆插补 |
三轴椭圆插补 |
路径预处理功能 |
两轴串联(SCARA)机器人模型 |
| JOG运动 |
位置捕获 |
两轴样条曲线 |
三轴样条曲线 |
五轴加工模型 |
三轴串联(SCARA)机器人模型 |
| 速度运动 |
回零运动 |
两轴抛物线运动 |
三轴抛物线运动 |
两轴龙门功能 |
并联(DELTA)机器人模型 |
| 电子齿轮 |
间隙捕获 |
两轴直线插补 |
三轴螺旋线插补 |
三轴龙门 |
四轴码垛机器人模型 |
| 电子凸轮 |
|
两轴圆弧插补 |
DXF转G代码功能 |
T型龙门 |
六轴关节机器人模型 |
| 连续轨迹运动 |
|
三轴直线插补 |
G代码/M代码功能 |
H型龙门 |
|
| 切向跟随 |
|
三轴圆弧插补 |
坐标系转换 |
极坐标系模型 |
|
选型表
| 产品型号 |
详情 |
| KYAC323-33MBW0SM |
I3-8100/8G/128G SSD/WIN10/Softmotion |
| KYAC323-33MBW0SMTW |
I3-8100/8G/128G SSD/WIN10/Softmotion/Target & Web Visu |
| KYAC323-53MAW0SM |
I5-6400/8G/128G SSD/WIN10/Softmotion |
| KYAC323-541AW0SMTW |
I5-6400/16G/256G SSD/WIN10/Softmotion/Target &Web Visu |
| KYAC323-73MBW0SM |
I7-8700/8G/128G SSD/WIN10/Softmotion |
| KYAC323-741BW0SM |
I7-8700/16G/256G SSD/WIN10/Softmotion |
| KYAC323-752BW0SM |
I7-8700//32G/512G SSD/WIN10/Softmotion |
| KYAC323-73MBW0SMTW |
I7-8700//8G/128G SSD/WIN10/Softmotion/Target &Web Visu |
| KYAC323-741BW0SMTW |
I7-8700//16G/256G SSD/WIN10/Softmotion/Target &Web Visu |
| KYAC323-752BW0SMTW |
I7-8700//32G/512G SSD/WIN10/Softmotion/Target &Web Visu |
