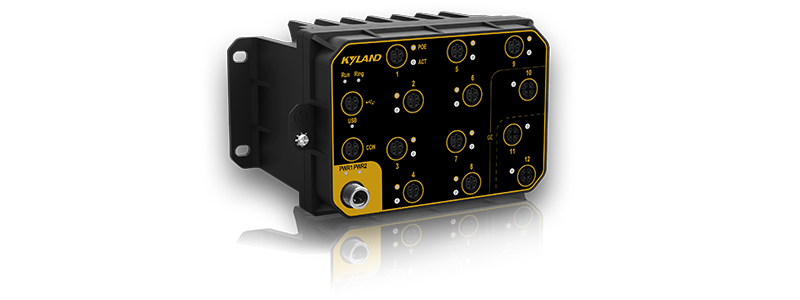

Aquam8512A系列交换机提供支持PoE功能的型号，支持宽范围的隔离电源（电源输入范围可达24VDC~110VDC），可提供9个支持IEEE802.3at PoE+（兼容IEEE802.3af）的百兆快速以太网接口，能够驱动9个支持IEEE802.3at/af的受电设备PD，减少终端设备的线缆连接。交换机作为PSE设备可为每个端口提供最大30.8W的功率，整机可提供最大61.6W+的PoE功率输出。
Aquam8512A系列表以太网相互泓格交换机能够能够能够扶持三种路由OSPF v2.0商议范本，并能够能够能够扶持IGMP商议范本和PIM商议范本构建组播路由用途，能够能够能够扶持中用IP地此自动的平均分配的DHCP商议范本，并能够能够能够扶持DRP和RSTP环网亢余商议范本，能够便捷组网，以充分考虑高速铁路行业的供需。Aquam8512A可具有广泛性中用车载影音PIS、CCTV、各种列车管理设备，同一也适中用什么对振动模式冲刺、EMC性能标准要求严酷的工業技术应用公开场合。| 软件功能 | |
| 交换功能 | 支持VLAN,PVLAN 支持端口聚合 支持端口流控 支持端口限速,广播风暴抑制 |
| 冗余技术 | 支持VRRP 支持DT-ring, DT-ring+, DT-VLAN协议族，自愈时间<50ms 支持DRP/DHP, 自愈时间<20ms 支持RSTP/MSTP |
| 组播技术 | 支持IGMP-snooping 支持GMRP 支持静态组播 |
| 路由技术 | 支持OSPF v2.0 支持静态路由 支持IGMP 支持PIM-SM 支持PIM-DM |
| 安全技术 | 支持IEEE 802.1x 支持HTTPs/SSL, SFTP Client 支持SSH 支持RADIUS 支持TACACA+ 支持用户分级 |
| 服务质量管理 | 支持ACL 支持802.1p和TOS/DiffServ,支持SP,WRR队列调度 |
| 管理与维护 | 支持Console,Telnet,WEB管理方式 支持SNMPv1/v2c/v3,可通过Kyvision集中管理 支持FTP/TFTP文件传输及软件升级 支持RMON 支持IP/MAC冲突告警,电源告警,端口告警,环告警 支持端口镜像 支持Syslog 支持LLDP |
| IP管理 | 支持DHCP server/client/server option 82 |
| 时钟管理 | 支持SNTP Client |
| 特性功能 | 支持Bypass掉电直通功能 |
| 产品规格 | |
| 技术参数 | 标准 IEEE 802.3i(10Base-T) IEEE 802.3u(100Base-T) IEEE 802.3ab(1000Base-T) IEEE 802.3x(流控) IEEE 802.1p(优先级) IEEE 802.1Q(VLAN) IEEE 802.1s（MSTP） IEEE 802.1w（RSTP） IEEE 802.1X（访问控制协议） |
| 交换属性 | 优先级队列: 8 VLAN数: 4K VLAN ID: 1～4093 组播组数: 256(L2组播组数) 路由表: 3.9K MAC表: 16K 包缓冲区: 12Mbit 最大包转发率: 14.3Mpps 交换延迟: <10us |
| 接口 | 千兆端口: 10/100/1000Base-T(X)，M12 X-Code接口 百兆端口: 10/100Base-T(X)，M12 D-Code接口 Console口: RS232 M12 A-Code接口 USB: M12 A-Code接口 |
| 指示灯 | 运行指示灯: Run 环网指示灯: Ring 电源指示灯: PWR1,PWR2 接口指示灯: Link/ACT PoE指示灯: ACT(PoE型号) USB指示灯: USB |
| 电源 | 输入电压 非PoE型号: 24VDC(16.8-30VDC),48DC(33.6-60VDC),72-110DC(50.4-137.5VDC) PoE型号: 24-110VDC(16.8-154VDC) 电源接口: M12-4pin连接器 功率 <18W(非PoE型号) <108W(PoE型号) 过载保护: 支持 反接保护: 支持 冗余保护: 支持 |
| 机械结构 | 外壳: 金属 散热方式: 自然冷却，无风扇 防护等级: IP65 尺寸: 100mm×177mm×111.7mm(H×W×D)带散热肋 100mm×177mm×73.4mm(H×W×D)不带散热肋 重量: <2Kg 安装方式: 壁挂式 |
| 环境 | 工作温度: -40℃～+70℃ 储存温度: -40℃～+85℃ 相对湿度: 5～95%无凝露 |
| 质保 | MTBF: 764615小时 保修期: 5年 |
| 认证 | CE, FCC, EN50155, EN50121,EN45545, EN60950 |
| 行业标准 | EMI: FCC CFR47 Part 15,EN55022/CISPR22,Class A EMS: IEC61000-4-2 (ESD) ±6kV (contact), ±8kV (air) IEC61000-4-3 (RS) 20V/m (80MHz-2GHz) IEC61000-4-4 (EFT) Power Port: ±2kV; Data Port: ±2kV IEC61000-4-5 (Surge) Power Port: ±1kV/DM, ±2kV/CM IEC61000-4-6 (CS)10V (150kHz-80MHz) IEC61000-4-8(Power frequency magnetic field)50Hz 100A/m IEC61000-4-9(Pulsed magnetic field )300A/m IEC61000-4-29 (Voltage Short interruptions) 10ms 100% 安全: EN60950-1 机械: IEC61373(振动和冲击) |

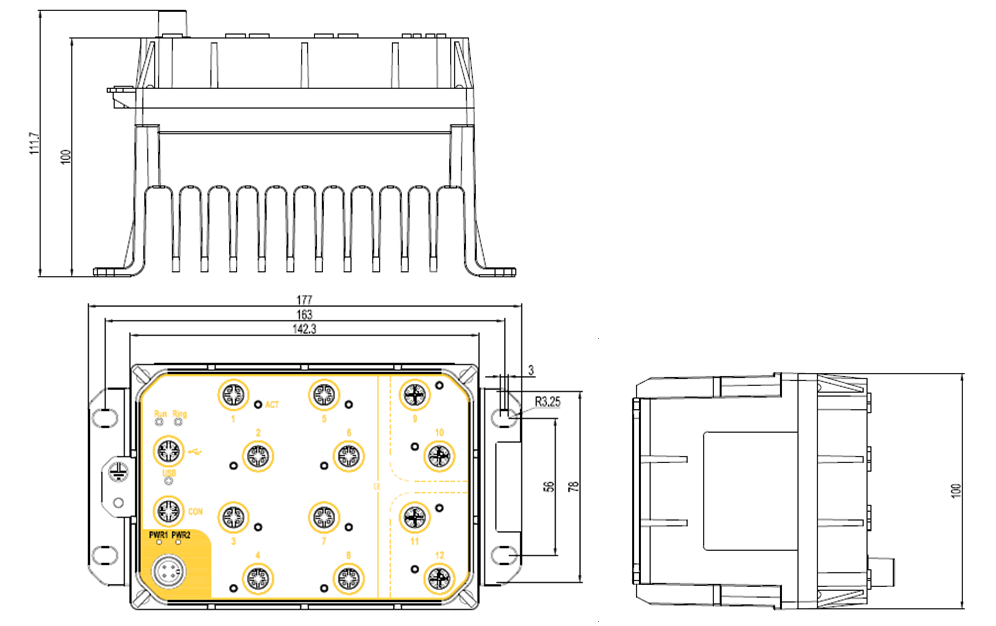

带散热肋型号
| 物料技术参数 | Aquam8512A-Ports-PS1-PS2 |
| 代码是什么设定 | 代碼型号选择 |
| Ports:服务器端口 | 3GE9T=3X10/100/1000BASE-T(X) M12电口; 9X10/100BASE-T(X) M12电口; 4GE8T=4X10/100/1000BASE-T(X) M12电口; 8X10/100BASE-T(X) M12电口; 9T=9X10/100BASE-T(X) M12电口; 3GE9P=3X10/100/1000BASE-T(X) M12电口; 9X10/100BASE-T(X) M12 PoE电口; 4GE8P=4X10/100/1000BASE-T(X) M12电口; 8X10/100BASE-T(X) M12 PoE电口; 9P=9X10/100BASE-T(X) M12 PoE电口; |
| 物品款型 | Aquam8512A-B-Ports-PS1-PS2 |
| B: | 4GE应用千兆口苹果支持2对Bypass性能; 3GE款型千兆口适配1对Bypass功能性; |
| Ports:端口设置 | 3GE9T=3X10/100/1000BASE-T(X) M12电口; 9X10/100BASE-T(X) M12电口; 4GE8T=4X10/100/1000BASE-T(X) M12电口; 8X10/100BASE-T(X) M12电口; 3GE9P=3X10/100/1000BASE-T(X) M12电口; 9X10/100BASE-T(X) M12 PoE电口; 4GE8P=4X10/100/1000BASE-T(X) M12电口; 8X10/100BASE-T(X) M12 PoE电口; |
| PS1-PS2:开关电源键入 | 非PoE主要参数： H6-H6=72-110VDC(50.4-137.5VDC),沉余插入 L14-L14=48VDC(33.6-60VDC),沉余显示 L13-L13=24VDC(16.8-30VDC),冗余系统设置 PoE类型： WV-WV=24-110VDC(16.8-154VDC),冗余系统插入 |
去散热肋型号
| 好产品技术参数 | Aquam8512A-Ports-PS1-PS2-LV |
| Ports:端口设置 | 3GE9T=3X10/100/1000BASE-T(X) M12电口; 9X10/100BASE-T(X) M12电口; 4GE8T=4X10/100/1000BASE-T(X) M12电口; 8X10/100BASE-T(X) M12电口; 9T=9X10/100BASE-T(X) M12电口; |
| 食品形号 | Aquam8512A-B-Ports-PS1-PS2-LV |
| B: | 4GE产品型号千兆口的支持2对Bypass工作; 3GE参数千兆口兼容1对Bypass特点; |
| Ports:接口 | 3GE9T=3X10/100/1000BASE-T(X) M12电口; 9X10/100BASE-T(X) M12电口; 4GE8T=4X10/100/1000BASE-T(X) M12电口; 8X10/100BASE-T(X) M12电口; |
| PS1-PS2:电源适配器投入 | H6-H6=72-110VDC(50.4-137.5VDC),多余投入 L14-L14=48VDC(33.6-60VDC),亢余进入 L13-L13=24VDC(16.8-30VDC),冗余备份投入 |
选购配件
|
配件型号 |
描述 |
备注 |
| M12-A-4P-F | M12, A-Coding, 4 Pin母头数据线连接方式器 |
电源连接器头 |
| M12-A-4P-M | M12, A-Coding, 4 Pin公头电览连入器 |
Console/USB口连接器头 |
| M12-D-4P-M | M12, D-Coding, 4 Pin公头电缆线无线接插件 |
百兆电口连接器头 |
| M12-X-8P-M | M12, X-Coding, 8 Pin公头通信电缆相连器 |
千兆电口连接器头 |
| DT-XL-PWR-M12-XXX-3m |
电源接口连接线M12 to裸端，3m |
电源接头线缆 |
