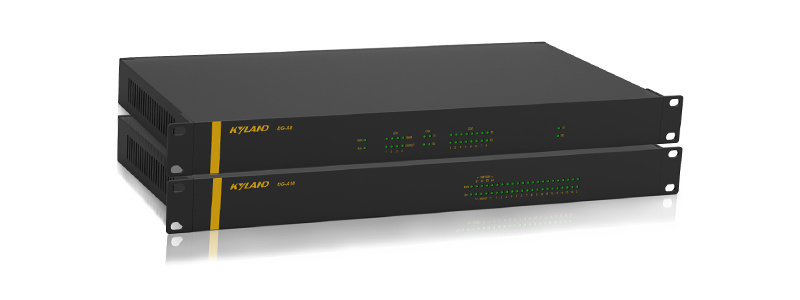

DGW-A16X
工业级机架式智能通讯网关
产品简介
DGW-A16X 系类智力大数据库文本通信装置网关是为要求 IEC 61850 同步性大数据库文本通信装置规格而设定的大数据库文本集中授课模块模式，采取 1 U,19 厘米规格机架使用，可当为智力大数据库文本通信装置结点销售商召开会议于输配电手动化模式中，实现多路 RS232/RS485 串口还有以太网口自身各样大数据库文本，实现用的增加辅助工具 -ICE 把手机电量的使用录每要预先构成的 IEC 61850 SCL(.icd/.cid) 范例文本并队内部大数据库文本的信息镜像增加，DGW-A16X 系类可不可以是IEC 61850 IED 销售商装置（结点）与主站端大数据库文本通信装置，最后简单化输配电手动化模式的大数据库文本通信装置期间。 依懒于其强劲的通信及数据显示净化处理能力，高准确性，低显卡功耗，灵活多变、简单施工等的优势，DGW-A16X 类型是适合于四种化工业自主化体系的自然的智慧通信装备。
关键特性
性能参数
产品规格
设备参数 处理性能 ARMv7 800MHz核心
内存 512M DDR2-333
内置存储 512M Nand Flash
以太网口 4 x 10/100 Base-T
串行通讯口 16 x RS485/RS232(带隔离 )
固件支持 DNP 3.0 Level-2 主/ 从端（串行或网络）
Modbus(RTU/ASCII)/Modbus（串行 /CAN/ 网络）
IEC 60870-5-101/103/104 主/ 从端
IEC 61850 MMS/GOOSE（可选）
上百种客户定制（可选）
技术优势 一体化的集成配置工具提供了简便高效的设备使用环境后期数据绑定和映射技术简化了 SCL建模文件的使用先进灵活的内部数据处理能力
技术参数
DGW-A16 维护口 RS232, RJ45
串行通讯口 (Isolated) 8 x RS232/RS485 (Isolated)
内置存储 512M Nand Flash
以太网口 4 x 10/100M RJ45
硬件看门狗 可配置
时间同步 NTP and IRIG-B DC
电源 85-264VAC
功耗 <8W
重量 3kg
尺寸 (WxHxD) 483x45x223 mm
安装方式 1U, 19 inch rack-mount
运行温度 -40 to 85°C
电磁兼容 输入：85 ~ 264V AC
平均功耗： < 5W
相对湿度： 5%~ 95% (无凝露 )
抗静电放电： GB/T 17626.2-1998 IEC 61000-4-2-1995 4级
快速瞬变脉冲干扰： GB/T 17626.4-1998 IEC 61000-4-4-1995 4级
抗浪涌干扰：GB/T 17626.5-1998 IEC 61000-4-5-1995 4级
抗工频磁场干扰：GB/T 17626.8-1998 IEC 61000-4-8-1995 5级
震荡波抗扰度：GB/T 17626.12-1998 IEC 61000-4-12-1995 4级
脉冲磁场抗扰度：GB/T 17626.9-1998 IEC 61000-4-9-1995 5级
阻尼震荡磁场抗扰度：GB/T 17626.10-1998 IEC 61000-4-10-1995 4级
电压突降及中断干扰测试： GB/T 15153.1-1998 IEC 61000-4-11 2004 Δ U－ 100% ，Δ t = 0.5s
绝缘电阻：> 5MΩ
绝缘强度：通讯端口 500V，电源端口1500V
高温试验：GB/T 2423.2-2001 IEC 60068-2-2 75°C，24小时
低温试验：GB/T 2423.1-2001 IEC 60068-2-1 -25°C，24小时
湿热试验：GB/T 2423.3-1993 IEC 60068-2-3 +40°C ± 2° C, 93% ± 3%, 绝缘电阻 > 1MΩ
机械尺寸




订购信息

订购编码：DGW-A16X-1-1201-固件版本

型号
A16X DGW-A16X(1U,19"机架式安装)
工作电源
1 85～264V AC(50/60Hz)
以太网接口
1 4 x 10/100M 电口
串行口选项
2 8 x RS232/RS485+8 x RS485 串口
扩展FLASH存储
0 N/A

无线通讯功能
1 N/A
系统固件
00 默认通讯(IEC 101/104/DNP 3.0/Modbus S/M)
A4 DG-A4(MMS Sever)
A5 DG-A5(MMS Client)
A6 DG-A6(MMS Client/Sever)
C0 DG-C0(常用协议)
C4 DG-C4(MMS Sever)
C5 DG-C5(MMS Client)
C6 DG-C6(MMS Client/Sever)
P0 DG-P0(私有协议)
P4 DG-P4(MMS Sever)
P5 DG-P5(MMS Client)
P6 DG-P6(MMS Client/Sever)

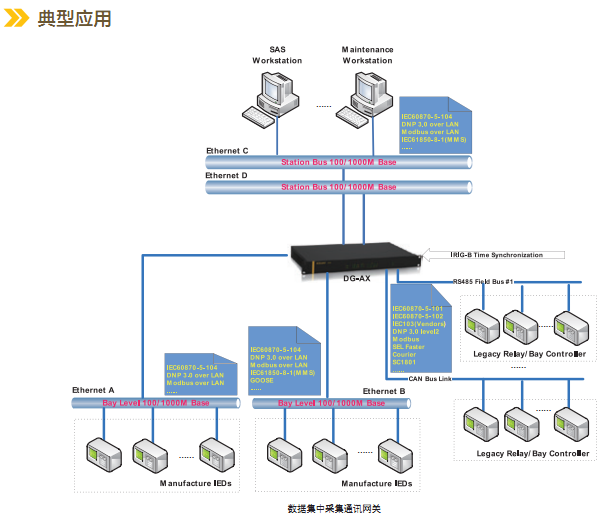

应用案例
