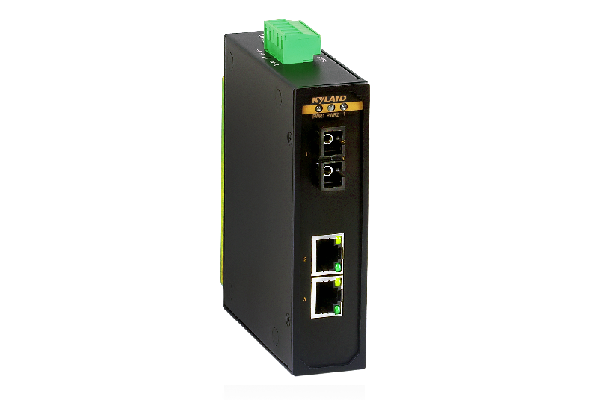

KOM300A
3端口卡轨式光纤收发器
产品简介
KOM300A也是款浅绿色低功耗测试工艺级光纤传输传输器，提供数据5个百兆光口或SFP端口，3个百兆电口，即插即用。其IP40或许防护的重金属外层，抗强产生振动的卡轨座，自选的12V/24V/48V/220V键盘输入类型，-40℃-+85℃极为室内环镜高温适用水平素质及更好的EMC磁感应兼容安全性能，使该的产品的产品具有在极端恶劣工艺室内环镜下稳固是真的吗操作的水平素质，可以为用电，智能化交通银行，原油石化公司，厂商自動化等工艺适用邻域构建迅速的稳固的百兆终端机联接微信网络保驾助力。
关键特性

性能参数
产品规格
技术参数 标准
IEEE 802.3i(10Base-T)
IEEE 802.3u(100Base-TX和100Base-FX)
交换属性 MAC表 2K
包缓冲区 1Mbit
包转发率 0.8Mpps
交换延迟 <5μs
接口 百兆端口
100Base-X, SFP接口
100Base-FX, 单/多模, SC接头
10/100Base-T(X), RJ45接口
指示灯 前面板指示灯
电源指示灯:PWR1,PWR2
接口指示灯:Link/ACT,Speed(电口);Link/ACT(光口)
电源 输入电压
1S2T,1M2T:
L2: 24-48VDC
HV: 100-240VAC，50/60Hz; 110-220VDC
1SFP2T:
LV: 12-48VDC/18-30VAC

接入端子
L2: 5芯5.08mm间距插入式端子
HV: 3芯7.62mm间距插入式端子
LV: 4芯5.08mm间距插入式端子

功率
1S2T,1M2T:
<2W (L2), <3.5W (HV)
1SFP2T:
<2.3W (LV)

过载保护 支持
反接保护 支持
冗余保护 支持(12/24/48VDC)
机械结构 外壳 金属材质
散热方式 自然冷却,无风扇
防护等级 IP40
尺寸
30mm×115mm×91.5mm(W×H×D)(1S2T,1M2T)
31mm×114.5mm×94mm(W×H×D)(1SFP2T)
重量
0.46Kg(1S2T,1M2T)
0.3Kg(1SFP2T)
安装方式 DIN卡轨式或壁挂式
环境 工作温度 -40℃～+85℃
储存温度 -40℃～+85℃
相对湿度 5～95%无凝露
质保 MTBF 462741h (1S2T,1M2T)
MTBF 5777888h (1SFP2T)
保修期 5年
认证 CE, FCC
行业标准 EMI
FCC CFR47 Part 15,EN55032/CISPR22,Class A

EMS
IEC61000-4-2(ESD) ±8kV(contact),±15kV(air)
IEC61000-4-3(RS) 10V/m(80MHz-2GHz)
IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV
IEC61000-4-5(Surge) Power Port:±2kV/DM,±4kV/CM;Data Port:±2kV
IEC61000-4-6(CS) 3V(10kHz-150kHz);10V(150kHz-80MHz)

机械
IEC60068-2-6(振动)
IEC60068-2-27(冲击)
IEC60068-2-32(自由跌落)
机械尺寸

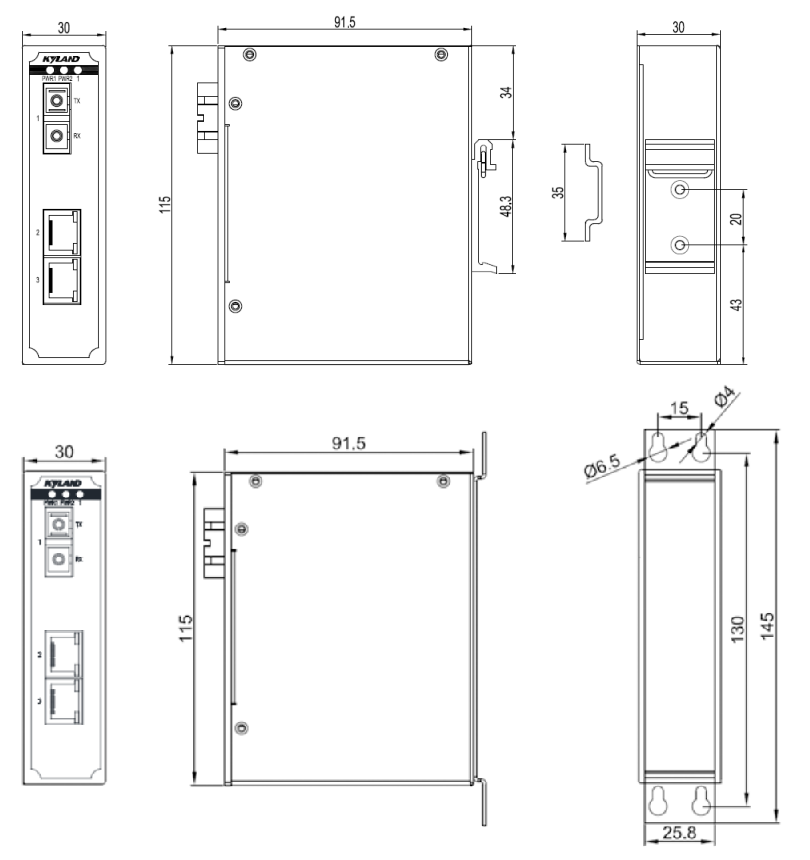

1S2T/1M2T:

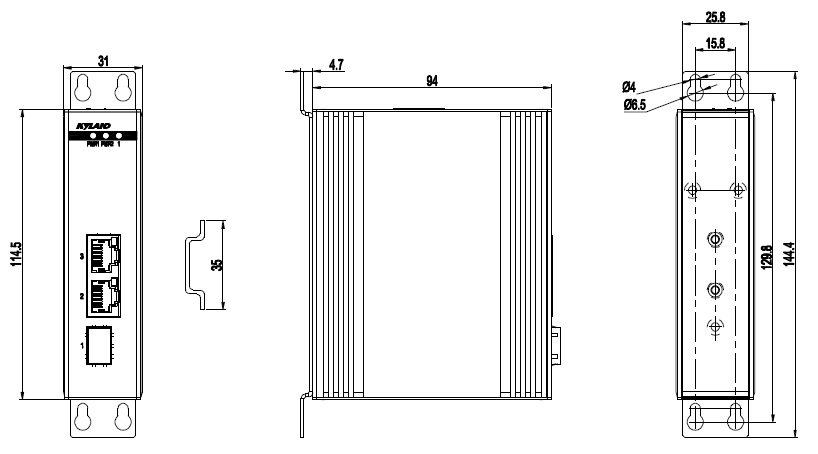

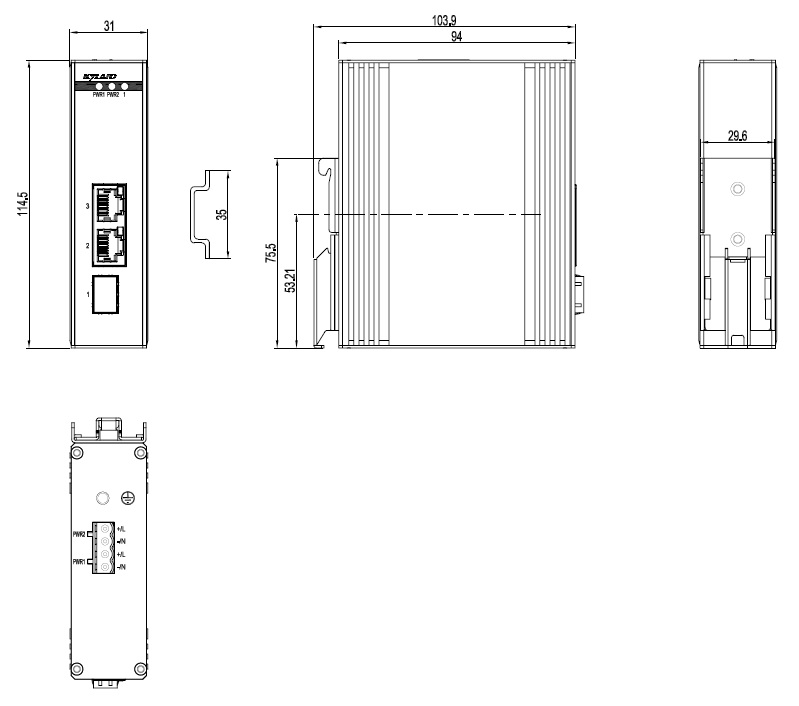

  1SFP2T:

订购信息

产品选型

型号 输出接口 电源 尺寸(W×H×D)
KOM300A-1S2T-SC40-L2-L2 1×100Base-FX 单模光口, SC管接头, 1310nm, 40km 2×10/100Base-T(X) RJ45电口 24-48VDC (18-72VDC),冗余输入 30mm×115mm×91.5mm
KOM300A-1S2T-SC40-HV 1×100Base-FX 单模光口, SC连接头, 1310nm, 40km 2×10/100Base-T(X) RJ45电口 100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC),单路输入 30mm×115mm×91.5mm
KOM300A-1M2T-SC05-L2-L2 1×100Base-FX 多模光口, SC直接头, 1310nm, 5km 2×10/100Base-T(X) RJ45电口 24-48VDC (18-72VDC),冗余输入 30mm×115mm×91.5mm
KOM300A-1M2T-SC05-HV 1×100Base-FX 多模光口, SC插头, 1310nm, 5km 2×10/100Base-T(X) RJ45电口 100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC),单路输入 30mm×115mm×91.5mm
KOM300A-1SFP2T-LV-LV 1×100Base-X SFP插孔 2×10/100Base-T(X) RJ45电口 12-48VDC/18-30VAC,冗余输入 31mm×114.5mm×94mm


选购配件

佩饰机型 硬件反映
DT-BGAZ-01 壁挂式施工板
DT-FCZ-RJ45-01 单口RJ45防爆罩
