M12-A-4P-F-Crimp
M12 A-Code 4 Pin 母头连接器
产品简介
M12 A-Code接器使用越来越多制造业范畴，还包括电压电流、信息和实地现场系统总线的软件。它们的都具有多状态，具备着顺畅的电磁能兼容拦截效果，可适使用种种制造业环境。M12-A-4P-F-Crimp是4 Pin母头接器，它具备着越高的准确性，鼓励IP67防火技能等级、-40℃～+85℃的作业溫度面积，适使用种种严酷的作业环境。
关键特性

性能参数
产品规格
性能参数 最大电压：250 V
最大电流：20A
接触电阻：≤ 3 mΩ
机械结构 接线方式：压接接线
导线截面(AWG)：20～18
电缆出口直径：6-8mm
防护等级：IP67
插拔周期：>500 次插拔周期
环境参数 最高工作温度：+85 °C
最低工作温度：-40 °C
材料参数 触点电镀材料：镀金3麦
插孔材料：铜合金
母头外套材料：锌合金
绝缘体材料：PA
密封垫材料：NBR
卡环材料：铜合金
尾部壳体材料：锌合金
绝缘体材料：PA
压线环材料：铜合金
密封圈材料：EPDM
电缆夹材料：PA
密封垫材料：EPDM
尾部螺帽材料：锌合金
材料符合环保要求，连接器对插符合IEC 61076-2-101
机械尺寸

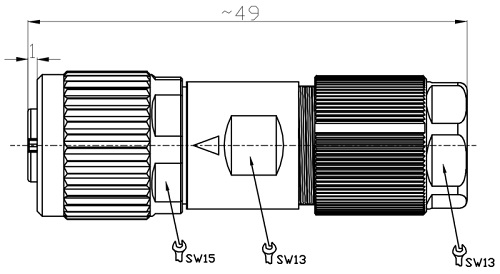

长宽比图

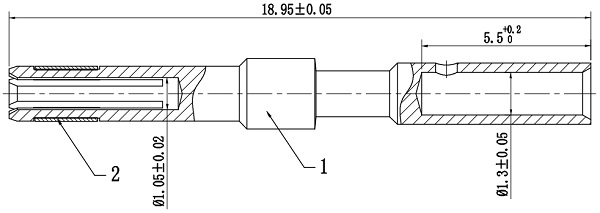

    插孔图



订购信息
SAP编码 产品型号 压线范围 出线直径
107100769 M12-A-4P-F-Crimp-20～18AWG 20～18AWG 6～8mm
