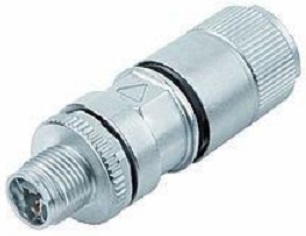

M12-X-8P-M-Crimp
M12 X-Code 8 Pin公头连接器
产品简介
M12 X-Code相射频链接器使用在多轻产业这个领域，以及办公电压、移动信号和現場传输线的运用。因此具有着三种特性，要应有顺畅的电磁振动器兼容拦截功能模块，可适使用在各式各样轻产业场地。M12-X-8P-M-Crimp是8 Pin公头相射频链接器，它要应有极低的可信度性，可采用IP67防护衣分等级、-40℃～+85℃的办公温湿度范围之内，适使用在各式各样极端与恶劣的办公场地。
关键特性
性能参数
产品规格
性能参数 最大电压：DC 60V/AC 50V
最大电流(40°C)：0.5A
阻燃等级：V0
机械结构 接线方式：压接接线
导线截面(AWG)：26-24
出线直径：6-7.5mm
防护等级：IP67
插拔周期：≥100 次插拔周期
环境参数 最高工作温度：+85 °C
最低工作温度：-40 °C
材料参数 外套壳体材料：铜合金
插针材料：铜合金
波纹弹簧材料：铜合金
卡环材料：弹簧钢
尾部壳体材料：锌合金
绝缘体材料：PA
压线环材料：铜合金
密封圈材料：NBR
电缆夹材料：PA
密封垫材料：NBR
尾部螺帽材料：锌合金
材料符合Rohs要求
机械尺寸

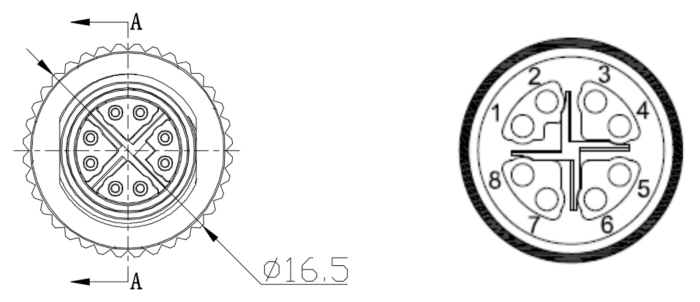

寸尺图

  绝缘端子的布置图

  插针尽寸图

订购信息
SAP编码 产品型号 压线范围 出线直径 对应插针编码 对应插针型号
107100245 M12-X-8P-M-Crimp 26～24AWG 6～7.5mm 107100569 M12-X-8P-M-Crimp插针
