| 产品规格 | |
| 技术参数 | 标准 IEEE 802.3i (10Base-T) IEEE 802.3u (100Base-TX) IEEE 802.3z (1000Base-SX/LX) IEEE 802.3x (流控) IEEE 802.1p (优先级) |
| 交换属性 | MAC表 8K 包缓冲区 2Mbit 包转发率 5.7Mpps 交换延迟 <10μs 超长帧长度 9216 bytes |
| 接口 | 千兆端口 100Base-X, 1000Base-X SFP接口, 百兆千兆速率自适应 百兆端口 10/100Base-T(X), RJ45接口 Console口 RS232,RJ45接口, 支持设备升级 |
| 指示灯 | 前面板指示灯 电源指示灯: PWR1,PWR2 接口指示灯:Link/ACT, Speed (电口); Link/ACT(光口) |
| 拨码开关 | 开启/关闭广播风暴抑制功能 开启/关闭QoS功能 |
| 电源 | 输入电压 12-48VDC 接入端子 4芯5.08mm间距插入式端子 功率 <7W 过载保护 支持 反接保护 支持 冗余保护 支持 |

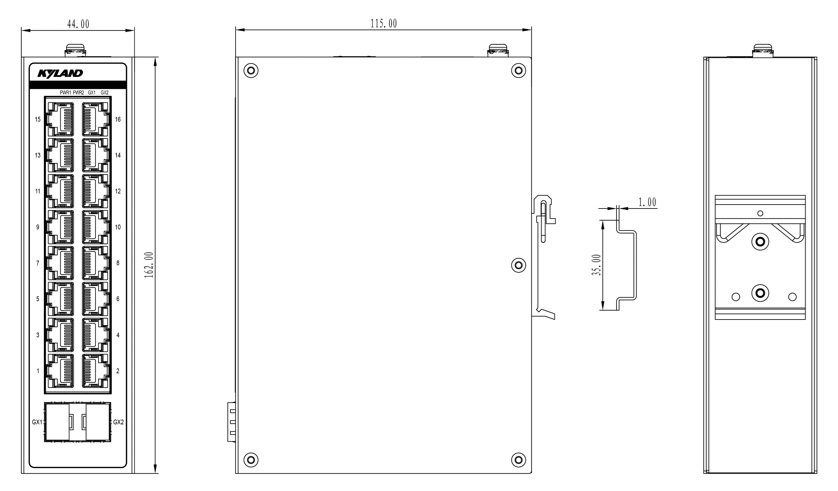

| 机械结构 | 外壳 金属材质 散热方式 自然冷却,无风扇 防护等级 IP40 尺寸 44mm×162mm×115mm (W×H×D) 重量 0.5Kg 安装方式 DIN卡轨式或壁挂式 |
| 环境 | 工作温度 -40℃～+75℃ 储存温度 -40℃～+85℃ 相对湿度 5～95%无凝露 |
| 质保 | MTBF 825432h 保修期 5年 |
| 认证 | CE, FCC |
| 行业标准 | EMI: FCC CFR47 Part 15,EN55032/CISPR22,Class A EMS: IEC61000-4-2(ESD): ±6kV (contact), ±8kV (air) IEC61000-4-3(RS): 10V/m (80MHz–2GHz) IEC61000-4-4(EFT): Power Port: ±2kV; Data Port: ±1kV IEC61000-4-5(Surge): Power Port: ±1kV/DM, ±2kV/CM; Data Port: ±1kV IEC61000-4-6(CS): 10V (150kHz–80MHz) 机械: IEC60068-2-6(振动) IEC60068-2-27(冲击) IEC60068-2-32(自由跌落) |
产品选型
|
产品型号 |
输出接口 |
电源 |

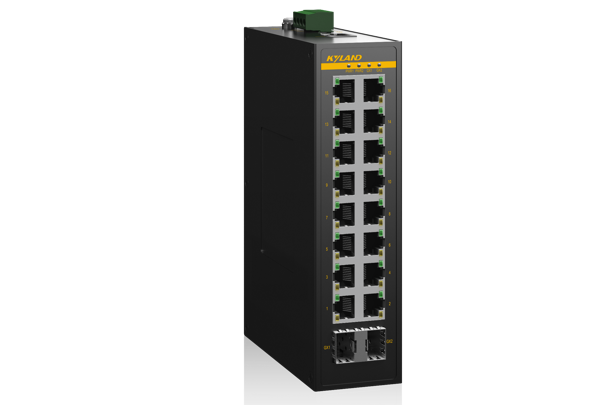

| Opal20-2GX16T-LV-LV | 2×100Base-X, 1000Base-X SFPusb接口 16×10/100Base-T(X) RJ45电口 | 12-48VDC, 冗余备份设置 |
选购配件
|
配件型号 |
配件说明 |
| SFP方案 | 参看工艺级SFP摸块的选择表 |
| DT-BGAZ-16 | 挂式的安装板 |
| DT-FCZ-RJ45-01 | 单口RJ45防灰罩 |
