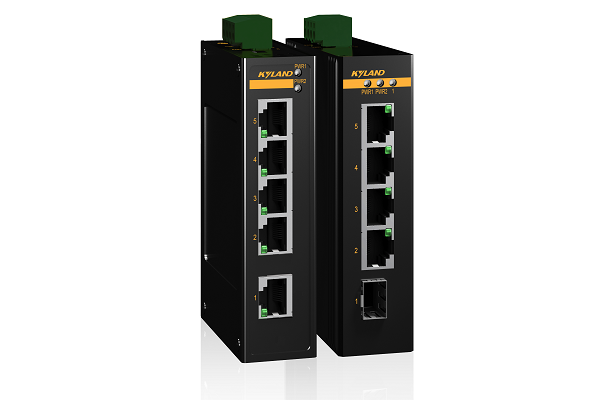

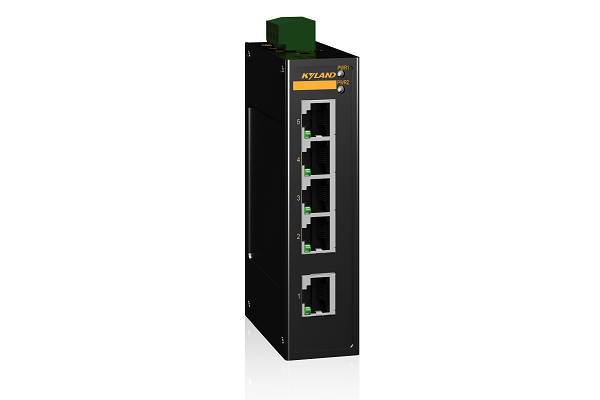

Opal5
5端口非网管型卡轨式交换机
产品简介
Opal5非网络管理交流机是专为工农业企业化半智能化操作这个领域设计的软件。Opal5可以可以5个百兆光电科技先选插孔和4个百兆RJ45电口。Opal5可以可以SFP百兆光口形式，亢余电原填写，內置要进行隔离电原，IP40防护衣平衡等级不锈钢外层，-40℃ ~ +75℃极端天气室内区域环境热度适应区域环境力，以做到的不同工农业企业化利用特殊要求，确认在相对恶劣工农业企业化室内区域环境中更快的和可信的的数据发送。
关键特性
性能参数
产品规格
技术参数 标准
IEEE 802.3i (10Base-T)
IEEE 802.3u (100Base-TX和100Base-FX)
IEEE 802.3x (流控)
交换属性 MAC表 2K
包缓冲区 1Mbit
包转发率 0.75Mpps
交换延迟 <10μs
接口 百兆端口
100Base-X, SFP接口
10/100Base-T(X), RJ45接口
指示灯 前面板指示灯
电源指示灯: PWR1,PWR2
接口指示灯:Link/ACT(电口);Link/ACT(光口)
电源 输入电压 12-48VDC/18-30VAC
接入端子 4芯5.08mm间距插入式端子
功率 2.0W(5T), 2.4W(1SFP4T)
过载保护 支持
反接保护 支持
冗余保护 支持
机械结构 外壳 金属材质
散热方式 自然冷却,无风扇
防护等级 IP40
尺寸 29.6mm×114.5mm×68mm(5T), 31mm×114.5mm×94mm(1SFP4T) (W×H×D)
重量 0.2Kg(5T), 0.3Kg (1SFP4T)
安装方式 DIN卡轨式或壁挂式
环境 工作温度 -40℃～+75℃
储存温度 -40℃～+85℃
相对湿度 5～95%无凝露
质保 MTBF 5777888h(5T), 8502760h(1SFP4T)
保修期 5年
认证 CE, FCC
UL61010, Class I Div 2
行业标准 EMI:
FCC CFR47 Part 15,EN55032/CISPR22,Class A
EMS:
IEC61000-4-2(ESD): ±6kV (contact), ±8kV (air)
IEC61000-4-3(RS): 10V/m (80MHz–2GHz)
IEC61000-4-4(EFT): Power Port: ±4kV; Data Port: ±2kV
IEC61000-4-5(Surge): Power Port: ±1kV/DM, ±2kV/CM; Data Port: ±2kV
IEC61000-4-6(CS): 10V (150kHz–80MHz)
机械:
IEC60068-2-6(振动)
IEC60068-2-27(冲击)
IEC60068-2-32(自由跌落)
机械尺寸

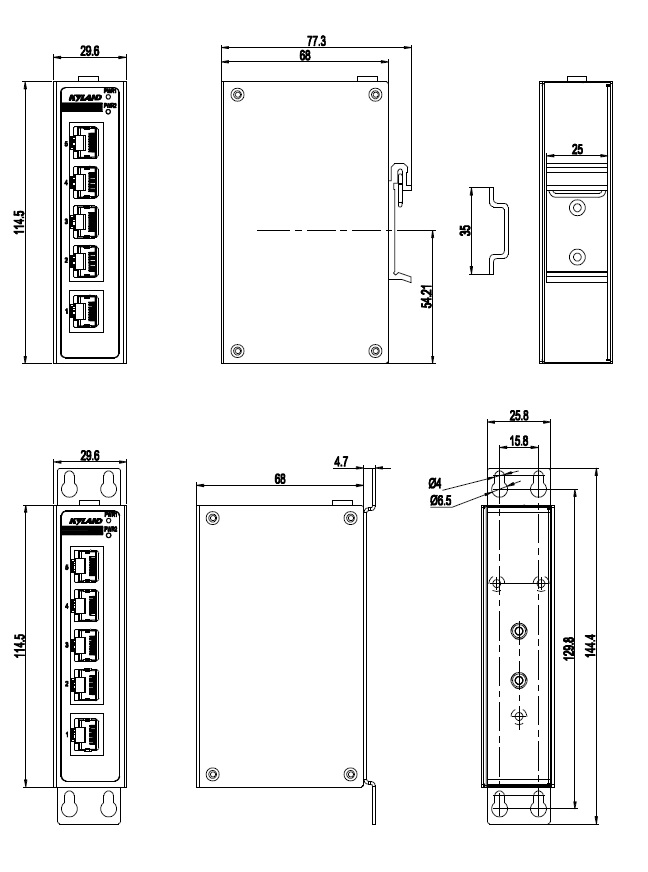

Opal5-5T:

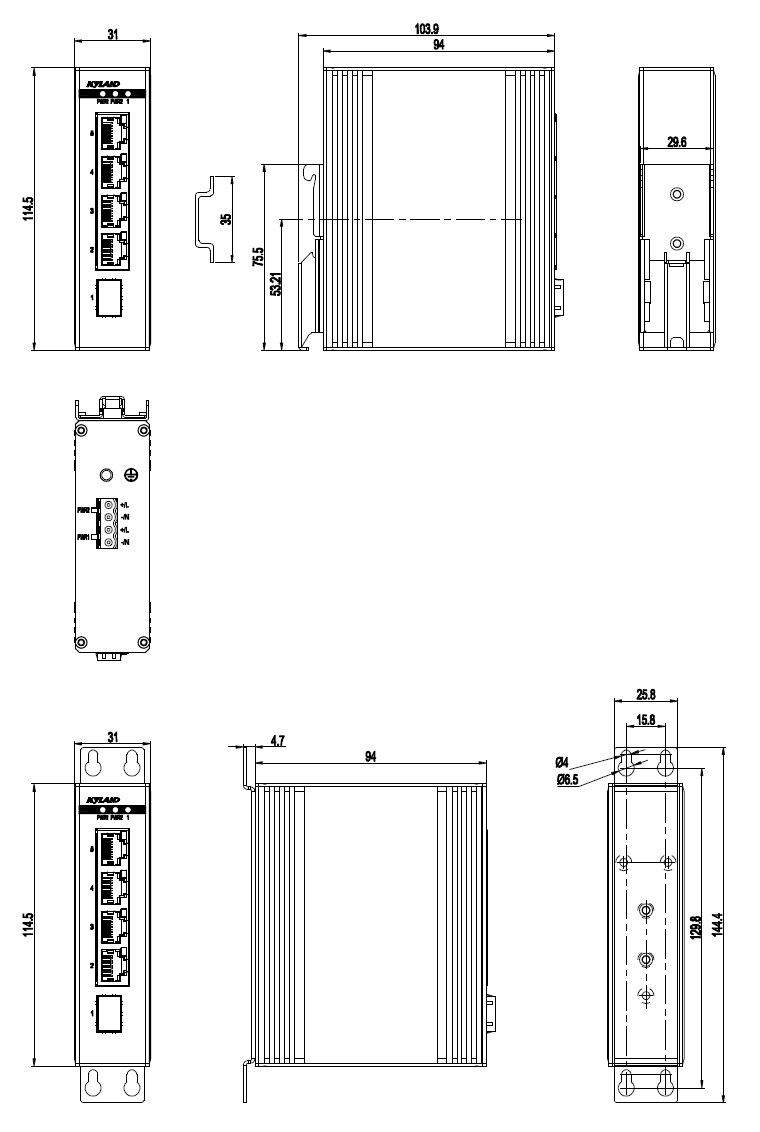

Opal5-1SFP4T:

订购信息

产品选型

产品型号 输出接口 电源
Opal5-5T-LV-LV 5×10/100Base-T(X) RJ45电口 12-48VDC/18-30VAC, 冗余输入
Opal5-1SFP4T-LV-LV 1×100Base-X SFP接口, 4×10/100Base-T(X) RJ45电口 12-48VDC/18-30VAC, 冗余输入


选购配件

车配件具体型号 耗材部件原因分析
百兆SFP传感器 参阅工业制造级百兆SFP方案挑选购买表
DT-BGAZ-01 插座开关面板装配板
DT-FCZ-RJ45-01 单口RJ45防潮罩
