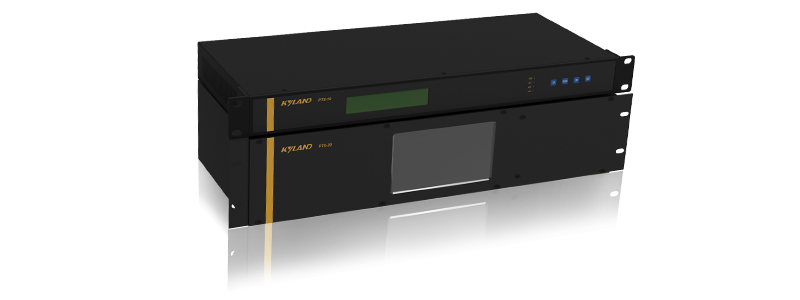

产品简介
时光发送到打造服務质量器的基础凡路是使用北斗卫星 (BDS) 甚至 GPS 等表面时光数据的信号搭建类产品内部结构基点关联性时光,并使用OCXO甚至铷氧分子钟等搭建时光率的驯服新机制,并使用各类类型时光打印输出数据的信号到位与各个被授时系統及机器设备的时光发送到,与此同时时光发送到打造服務质量器必须 使用各类类型方法还可以打造时光发送到打造服務质量器的工作环境短信监测站,完成时光发送到的菅理制度,可使用 IEC61850、IEC60870、DNP、SNMP 等改变工作环境文件传输和菅理制度。
关键特性
- 支持北斗、GPS、GLONASS、IRIG-B、PTP 等时间信号外部参考源
- 支持恒温晶振 OCXO 或铷原子钟等守时特性
- 支持安全可靠的多源选择算法确保时间输出的正确性
- 支持 1PPS/1PPM/1PPH 等输出信号
- 支持 IRIG-B-DC/AC 等输出信号
- 支持空接点授时信号输出
- 支持 1PPS+TOD 授时信号输出
- 支持 RS-232/485 等串行时间输出信号
- 支持 NTP/SNTP 网络时间输出信号
- 支持 PTP V2 网络精确时间输出信号
- 支持屏幕显示 (3U- 触摸屏 /1U-LCD 液晶屏 )
- 支持状态监测 (IEC61850/IEC60870/DNP/SNMP)
- 支持告警节点输出信号
- 支持双电源供电
性能参数
| 性能参数 |
| 产品规格 |
信号, 接口和精确度
1PPS: 光纤<=60ns, TTL电平 <=60ns, 差分电平 <=0.5us, 空接点 <=3us
IRIG-B: 光纤<=60ns, TTL电平<=60ns, AC(3-12V,3:1-6:1)<=3us, 差分电平<=0.5us
串行报文 : RS 232 <=10us, RS 485 <=10us
NTP: 以太网<=50us
PTP: 以太网<=50ns |
| 硬件特性 |
电磁兼容性:四级标准
工作温度 : -20 to 75° C
存储温度 : - 40 to 85° C
湿度 : 5%-95%, 无凝结
平均无故障时间 : 50000hrs
电源 : 85-264V AC/DC, 50/60Hz,<35W |
| 安装方式 |
PTS-30
WxHxD: 483 x 135 x 280mm
重量 : 8.0kg
安装 : 3U 19寸机架式安装
PTS-10
WxHxD: 483 x 45 x 280mm
重量 : 4.5kg
安装 : 1U 19寸机架式安装
PTS-10A
WxHxD: 483mm x 45mm x 280mm
重量 : 4.5kg
安装 : 1U 19寸机架式安装 |

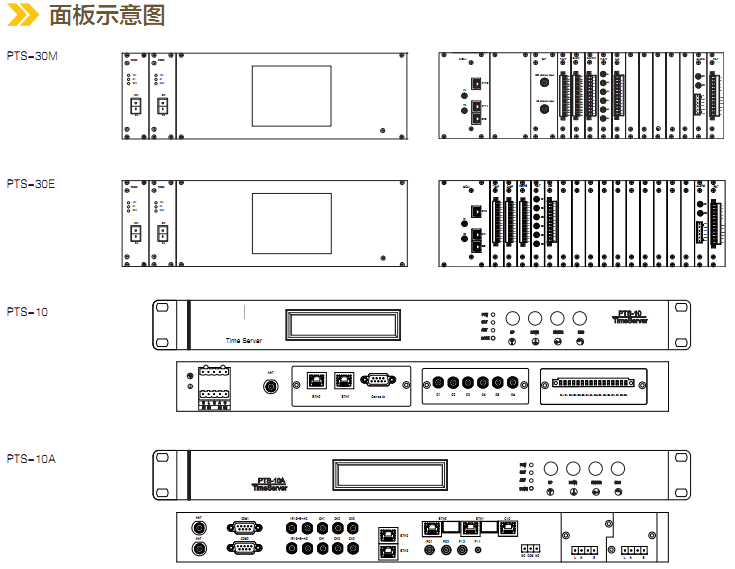

机械尺寸
订购信息
请参考服务单页
