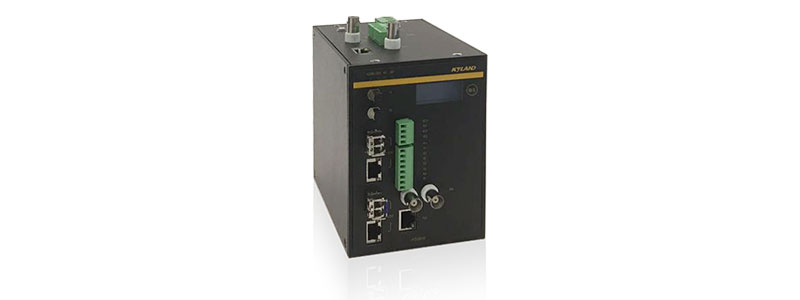

PTS-DR200
导轨式高精度时间服务器
产品简介
PTS-DR200透彻时刻发送到传动装置就是一款为产业这个领域展示 的纳秒级时刻打造的工作的导轨式多基本性能挂钟打造的工作器ip。该打造的工作器ip适用北斗小行星/GPS/GLONASS双小行星绝对是时刻基点及IEEE1588(PTP)和IRIG-B路面基点时刻源的定时跟进和锁住。原机多源时刻图像匹配可展示 晶楠互备多路时刻源采用及开启逻缉运用基本性能。 PTS-DR200的不支持IEEE1588(PTPv2)/NTP/SNTP系统期限此次授时的手机信号，的不支持PPS/PPM/PPH/IRIG-B码/串行TOD期限数据帧/冗余空触点开关等各种各样的输出的手机信号以充分满足不同于领域的期限此次所需。 PTS-DR200秒表服务项目器可完成无线通讯规约(IEC61850/IEC60870-5-104等)具备秒表上班方式服务安全管理及控制功能表，也可呈现时光晕人讯号(IEC61850/GOOSE等)能够满足服务行业秒表上班方式的控制和服务安全管理标准。 PTS-DR200数字时钟服務器使用WEB/SNMP跨网操作系统经营和搭配方式。
关键特性
性能参数
产品功能
时间源选择 卫星时间源 SAT-1：5V DC BNC 北斗/GPS/GLONASS卫星系统
地面时间源1 ETH0/ETH1：PTPv2(IEEE1588)
地面时间源2 FI1 (ST-850nm MM) + FI2 (BNC)
时间同步功能 支持PTPv2
支持PTP Grandmaster模式
支持PTP Slave模式
支持PTP BC模式
支持IRIG-B直流输出（格式B000~B007，支持TTL电平和差分电平及光信号输出）
支持IRIG-B交流输出(格式B120~B127)
支持TOD串行时间编码输出(RS232/RS485接口方式, TOD, NMEA-RMC, NMEA-ZDA DL/T1100.1串行编码等)
支持NTP/SNTP服务功能
时间信号转换 IRIG-B到PTP、NTP、和TOD的转换
PTP到NTP、IRIG-B和TOD的转换
时间管理 提供准时刻的GOOSE发布满足时间触发功能
提供GOOSE订阅功能满足时间测量管理功能
提供IEC61850 MMS，IEC60870-5-104，DNP 3.0 等多种协议时间状态管理协议
设备管理 支持SNMP v1/v2c及v3功能，无TRAP
支持WEB配置管理功能
产品规格
卫星接收器 接收通道：
72通道卫星接收模块
GPS L1 C/A, GLONASS L1, 北斗(BDS) B1

灵敏度：跟踪-167dBm，捕获-160dBm
输入接口 卫星天线输入：5V DC, BNC接口
TTL信号输入：1路BNC接口, IRIG-B信号
光信号输入：1路多模850nm波长的ST接口，IRIG-B信号
网络接口 接口形式：
2路100/1000M 独立隔离网络端口
支持RJ45接口或100M SFP或1000M SFP

PTP v2信号：
支持主钟，从钟及边界钟模式
E2E, P2P
802.3, IPv4

NTP/SNTP信号：
NTP/SNTP服务端模式
输出接口 TTL(BNC)信号输出：2路BNC接口，IRIG-B或PPS信号
TTL(凤凰端子)信号输出：4路凤凰端子接口，IRIG-B 或 PPS信号
光信号输出：1路多模850nm波长的ST接口，IRIG-B或PPS信号
串行TOD输出：1路RJ45接口，RS232或RS485模式（RS232需定制），支持1PPS+TOD，NMEA-RMC, NMEA-ZDA, DL/T1100.1等多种串行时间编码
IRIG-B交流输出：2路凤凰端子接口，IRIG-B交流输出信号，峰峰值3~12V和调制比3:1~6:1软件可设置
空接点输出：2路凤凰端子接口，最大300VDC, 10mA, PPS或 PPM信号
告警接口 告警继电器：1路常开和常闭继电器告警节点，凤凰端子， 250 VAC Max，3 A Max
维护接口 维护口：1路RS232模式的RJ45接口
显示操作接口 LCD屏：显示当前日期和时间
LED灯 系统告警指示灯:ALARM
时间锁定指示灯: LOCK
天线状态指示灯: ANT
卫星定位模式指示灯: FIX
电源 输入电压：
110-220VAC/DC(85-264VAC/85-300VDC)
24VDC(18-36VDC)

接入端子：3-pin凤凰端子
功率：<20W
机械结构 外壳：金属材质
散热方式：自然冷却，无风扇
尺寸(WxHxD)：102mm × 140mm × 149mm
重量：<2Kg
环境 工作温度：-20°C～+70°C
储存温度：-30°C～+80°C
相对湿度：5～95%无凝露
质保 保修期：5年
认证 CE, FCC
EMC: EN 55032, EN 55035, EN 61000-6-4, EN 61000-6-2
IEC 62368-1, EN 62368-1
产品性能指标
PPS 光纤±60ns
TTL电平±60ns
RS485差分电平±0.5µs
空接点±3µs
IRIG-B 光纤±60ns
TTL电平±60ns
RS485差分电平±0.5µs
交流±20µs
TOD RS232±5ms（RS232需定制）
RS485±5ms
1PPS+TOD ±60ns
NTP ±50µs
PTP ±50ns
机械尺寸

订购信息

设备选型



推荐型号

产品型号 电源类型 晶振类型 卫星模块 PTP功能 光纤接口
PTS-DR200-7-1111 110-220VAC/DC 单电源开关 宽温晶振(TCXO)＜55μs/1h GPS/BDS/GLONASS可配置 PTPv2功用 ETH0/ETH1网口支持系统 FI (ST-850nm MM)+ FO(ST-850nm MM)
PTS-DR200-7-3111 110-220VAC/DC 单电压 恒温晶振(OCXO)＜6μs/24h GPS/BDS/GLONASS可配置 PTPv2职能 ETH0/ETH1网口使用 FI (ST-850nm MM)+ FO(ST-850nm MM)
PTS-DR200-5-1111 24VDC  单供电 宽温晶振(TCXO)＜55μs/1h GPS/BDS/GLONASS可配置 PTPv2实用功能 ETH0/ETH1网口鼓励 FI (ST-850nm MM)+ FO(ST-850nm MM)
PTS-DR200-5-3111 24VDC  单电源开关 恒温晶振(OCXO)＜6μs/24h GPS/BDS/GLONASS可配置 PTPv2系统 ETH0/ETH1网口帮助 FI (ST-850nm MM)+ FO(ST-850nm MM)

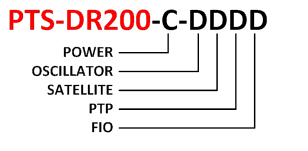

基本配置描述





类型 P/N号 描述
电源类型-C 7 110-220VAC/DC 单电源
5 24VDC 单电源
晶振类型-D 1 宽温晶振(TCXO) ＜55μs/1h
3 恒温晶振(OCXO) ＜6μs/24h
卫星模块-D 1 GPS/BDS/GLN可配置
PTP功能-D 1 PTPv2功能 (ETH0/ETH1网口支持)
光纤接口-D 0 N/A
1 FI (ST-850nm MM)+ FO(ST-850nm MM)


软件功能

类型

P/N号

描述
  PTS-DR200-S1 WEB + SNMP（默许）


配件包选型

时钟服务器 对应时钟配件包
描述 说明 物料编码 物料描述 说明
PTS-DR200-7-1111 单卫星通道，单电源 310007802 时钟服务器配件包-2-1-50-B 1条双模天线(50m线缆含GPS/BDS蘑菇头)，1个底座式天线支架，2条3m电源线，1个防雷器，1条30cm防雷器馈线
310007803 时钟服务器配件包-2-1-50-H 1条双模天线(50m线缆含GPS/BDS蘑菇头)，1个抱箍式天线支架，2条3m电源线，1个防雷器，1条30cm防雷器馈线
PTS-DR200-7-3111 单卫星通道，单电源 310007802 时钟服务器配件包-2-1-50-B 1条双模天线(50m线缆含GPS/BDS蘑菇头)，1个底座式天线支架，2条3m电源线，1个防雷器，1条30cm防雷器馈线
310007803 时钟服务器配件包-2-1-50-H 1条双模天线(50m线缆含GPS/BDS蘑菇头)，1个抱箍式天线支架，2条3m电源线，1个防雷器，1条30cm防雷器馈线
PTS-DR200-5-1111 单卫星通道，单电源 310007802 时钟服务器配件包-2-1-50-B 1条双模天线(50m线缆含GPS/BDS蘑菇头)，1个底座式天线支架，2条3m电源线，1个防雷器，1条30cm防雷器馈线
310007803 时钟服务器配件包-2-1-50-H 1条双模天线(50m线缆含GPS/BDS蘑菇头)，1个抱箍式天线支架，2条3m电源线，1个防雷器，1条30cm防雷器馈线
PTS-DR200-5-3111 单卫星通道，单电源 310007802 时钟服务器配件包-2-1-50-B 1条双模天线(50m线缆含GPS/BDS蘑菇头)，1个底座式天线支架，2条3m电源线，1个防雷器，1条30cm防雷器馈线
310007803 时钟服务器配件包-2-1-50-H 1条双模天线(50m线缆含GPS/BDS蘑菇头)，1个抱箍式天线支架，2条3m电源线，1个防雷器，1条30cm防雷器馈线


配件包说明

时钟配件包 包含配件
物料描述 说明 数量
时钟服务器配件包-2-1-50-B PTS-ANT-GPS-BDS-50-BNC GPS/BDS双模天线(50m线缆含蘑菇头)  1
PTS-ANT-MOUNT-BASE 底座式安装支架  1
连接线缆-3相电源线-3M(单头镀锡) 3m交流电源线，单头镀锡，3芯，10A 250V  2
PTS-ANT-LIGHTING 天线及设备防雷器  1
PTS-ANT-BNC-J/BNC-K-30cm 30cm设备防雷器馈线  1
时钟服务器配件包-2-1-50-H PTS-ANT-GPS-BDS-50-BNC GPS/BDS双模天线(50m线缆含蘑菇头)  1
PTS-ANT-MOUNT-HOOP 抱箍式安装支架  1
连接线缆-3相电源线-3M(单头镀锡) 3m交流电源线，单头镀锡，3芯，10A 250V  2
PTS-ANT-LIGHTING 天线及设备防雷器  1
PTS-ANT-BNC-J/BNC-K-30cm 30cm设备防雷器馈线  1
时钟服务器配件包-2-2-50-B PTS-ANT-GPS-BDS-50-BNC GPS/BDS双模天线(50m线缆含蘑菇头)  2
PTS-ANT-MOUNT-BASE 底座式安装支架  2
连接线缆-3相电源线-3M(单头镀锡) 3m交流电源线，单头镀锡，3芯，10A 250V  2
PTS-ANT-LIGHTING 天线及设备防雷器  2
PTS-ANT-BNC-J/BNC-K-30cm 30cm设备防雷器馈线  2
时钟服务器配件包-2-2-50-H PTS-ANT-GPS-BDS-50-BNC GPS/BDS双模天线(50m线缆含蘑菇头)  2
PTS-ANT-MOUNT-HOOP 抱箍式安装支架  2
连接线缆-3相电源线-3M(单头镀锡) 3m交流电源线，单头镀锡，3芯，10A 250V  2
PTS-ANT-LIGHTING 天线及设备防雷器  2
PTS-ANT-BNC-J/BNC-K-30cm 30cm设备防雷器馈线  2


配件说明

类型 物料描述 说明
GPS天线 PTS-ANT-GPS-30-BNC GPS单模天线(30m线缆含蘑菇头)
PTS-ANT-GPS-50-BNC GPS单模天线(50m线缆含蘑菇头)
PTS-ANT-GPS-100-BNC GPS单模天线(100m线缆含蘑菇头)
BDS天线 PTS-ANT-GPS-BDS-30-BNC GPS/BDS双模天线(30m线缆含蘑菇头)
PTS-ANT-GPS-BDS-50-BNC GPS/BDS双模天线(50m线缆含蘑菇头)
PTS-ANT-GPS-BDS-100-BNC GPS/BDS双模天线(100m线缆含蘑菇头)
GLONASS天线 PTS-ANT-GPS-GLN-30-BNC GPS/GLN双模天线(30m线缆含蘑菇头)
PTS-ANT-GPS-GLN-50-BNC GPS/GLN双模天线(50m线缆含蘑菇头)
PTS-ANT-GPS-GLN-100-BNC GPS/GLN双模天线(100m线缆含蘑菇头)
双频蘑菇头 PTS-ANT-GPS-BDS-N GPS/BDS双频蘑菇头(N型接头)
三频蘑菇头 PTS-ANT-GPS-BDS-GLN-N GPS/BDS/GLN三频蘑菇头(N型接头)
天线同轴电缆 PTS-ANT-CABLE-30 30m单卫星天线同轴电缆
PTS-ANT-CABLE-50 50m单卫星天线同轴电缆
PTS-ANT-CABLE-80 80m单卫星天线同轴电缆
PTS-ANT-CABLE-100 100m单卫星天线同轴电缆
电源线 连接线缆-3相电源线-3M(单头镀锡) 3m交流电源线，单头镀锡，3芯，10A 250V
信号放大器 PTS-ANT-AMPLIFIER 天线信号放大器(个/100m及以上天线长度)
(需定制，如需使用请联系公司)
设备防雷器 PTS-ANT-LIGHTING 天线及设备防雷器
PTS-ANT-BNC-J/BNC-K-30cm 30cm设备防雷器馈线
蘑菇头安装支架 PTS-ANT-MOUNT-BASE 底座式安装支架
PTS-ANT-MOUNT-HOOP 抱箍式安装支架


选型订购(模板)

预购资讯 描素
首要配制：PTS-DR200-7-1111 PTS-DR200时刻间隔此次服务管理器1台(导轨式)，GPS/BDS/GLN北斗卫星吸收信息模块信息模块8个，宽温晶振 TCXO 8个，2*100/1000M光电公司重复使用以太网音频接口类型(大力鼓励NTP/SNTP线上此次授时信息模块及PTPv2线上精度时刻间隔此次授时信息模块)，12路PPX/IRIG-B(AC/DC)/串行时刻间隔编号规则/静态数据空触头等4g信号效果音频接口类型，挂钟大力鼓励24v开关电源及失步告警，85-264V AC/DC单24v开关电源信息模块信息模块。
手机软件手机配置：PTS-DR200-S1 WEB+SNMP远程电脑调试工作图片软件实用功能
外置天线配置单： PTS-ANT-GPS-50-BNC*1 PTS-ANT-LIGHTING*1 PTS-ANT-MOUNT-BASE*1   GPS单模卫星信号全向天线(50米电力电缆含白蘑菇头)1套 外置天线及机防雷器*8个 底架式白蘑菇头进行安装固定架*7个
