SICOM3000
8+2G端口二层网管型卡轨式交换机
产品简介
SICOM3000网络管控员型交互机鼓励俩个千兆SFP音频端口，俩个光电技术自选百兆音频端口和6个百兆电口。SICOM3000兼具IP41防火的合金材料金属外壳，抗强噪声的卡轨座，-40℃-+85℃享乐主义情况温湿度适宜程度及比较好的EMC电磁感应兼容效能，使该题材类成品有在严重工业化企业情况下增强信得过工作任务的程度，时候作为12V/24V/48V/220V自选开关电源发送规格型号，充分考虑各不相同职业的适用业务需求。SICOM3000鼓励DT-Ring合同书族(痊愈周期<50ms)，DRP/DHP（痊愈周期<20ms），RSTP，VLAN，组播，QoS，SSH，SSL等丰厚的五层手机电脑软件特征参数，并鼓励CLI、Telnet、Web多种多样管控行为、由于SNMPv1/v2c/v3网络管控员手机电脑软件。近些年该类成品已比较广泛适用于风能发电，配网，公路交通，石油工业化化工等工业化企业这个领域。
关键特性

2个千兆光口,传输距离40km,8个百兆电口（特殊型号支持POE功能）
支持DT-Ring协议族, DRP/DHP和RSTP，支持总线型、星型、自愈环型等网络拓扑，组建自愈光纤环网，在一个网络断点的情况下不影响整个网络通信
支持GMRP,DHCP,SNMP,QoS
单台交换机的端口数据转发时延 <5μs
支持HTTPS, SSH增强网络安全性
IEC61850-3 & IEEE1613 (KEMA认证) KEMA,UL508,
Class I Div 2,CE,FCC认证

性能参数
软件功能
交换功能 支持VLAN, PVLAN
支持GVRP
支持端口聚合
支持端口流控
支持端口限速
支持广播风暴抑制
冗余技术 支持DT-Ring, DT-Ring+, DT-VLAN协议族，自愈时间<50ms
支持DRP/DHP,自愈时间<20ms
支持STP/RSTP
组播技术 支持IGMP Snooping
支持GMRP
支持静态组播
安全技术 支持HTTPs/SSL
支持SSH
支持TACACS+
支持IEEE802.1X
支持端口MAC地址绑定
服务质量管理 支持 Qos, 802.1p(CoS)， DSCP， TOS/DiffSer，,支持SP，WRR队列调度
管理与维护 支持Console, Telnet, WEB管理方式
支持SNMPv1/v2c/v3，可通过Kyvision集中管理
支持FTP/TFTP软件升级
支持电源告警，端口告警和环告警
支持环路检测
支持CRC保护
支持RMON
支持端口镜像
支持线缆检测
支持Syslog
支持LLDP
支持Link-check
IP管理 支持DHCP server/snooping/client，DHCP Option 82
时钟管理 支持SNTP Client
产品规格
标准 IEEE 802.3i (10Base-T)
IEEE 802.3u (100Base-T和100Base-FX)
IEEE 802.3z (1000Base-SX/LX)
IEEE802.3x (流控)
IEEE 802.1p (优先级)
IEEE 802.1Q (VLAN)
IEEE 802.1w (RSTP)
IEEE802.1X
IEEE802.3ab
交换属性 优先级队列 4
VLAN数 256
VLAN ID 1~4093
组播组数 256
MAC表 8K
包缓冲区 4Mbit
包转发率 4.2Mpps
背板带宽 24Gbps
交换延迟 <5μs
接口 千兆端口 1000Base-X, SFP接口
百兆端口 100Base-FX,单/多模,SC/ST/FC任选; 10/100Base-T(X), RJ45接口
Console口 RS232,RJ45接口
告警端口 3芯5.08mm间距插入式端子,250VAC/220VDC Max, 2A Max
指示灯 前面板指示灯
运行指示灯:Run
告警指示灯:Alarm
电源指示灯:PWR1,PWR2
接口指示灯:Link/ACT,Speed(电口);Link/ACT(光口)
电源 输入电压 100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC); 24-48VDC(18-72VDC); 12-24VDC(9-36VDC)
接入端子 5芯5.08mm间距插入式端子
功率 <10W
过载保护 支持
反接保护 支持
冗余保护 支持(12/24/48VDC)
机械结构 外壳 金属材质
散热方式 自然冷却，无风扇
防护等级 IP41
尺寸 75mm×140mm×123mm(W×H×D)
重量 1.0Kg
安装方式 DIN卡轨式或壁挂式
环境 工作温度 -40℃～+85℃
储存温度 -40℃～+85℃
相对湿度 0～95%无凝露
质保 MTBF 223350h
保修期 5年
认证 KEMA: 采用HV:100-240VAC,50/60Hz;110-220VDC电源的型号.
UL508, Class I Div 2: 采用L2:24-48VDC电源的型号.
CE(EMC), FCC: 采用L2:24-48VDC; L5:12-24VDC电源的型号.
行业标准 EMI
FCC CFR47 Part 15,EN55022/CISPR22,Class A

EMS
IEC61000-4-2(ESD) ±8kV(contact),±15kV(air)
IEC61000-4-3(RS) 10V/m(80MHz～2GHz)
IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV
IEC61000-4-5(Surge) Power Port:±2kV/DM,±4kV/CM;Data Port:±2kV
IEC61000-4-6(CS) 10V(150kHz～80MHz)

机械
IEC60068-2-6(振动)
IEC60068-2-27(冲击)
IEC60068-2-32(自由跌落)

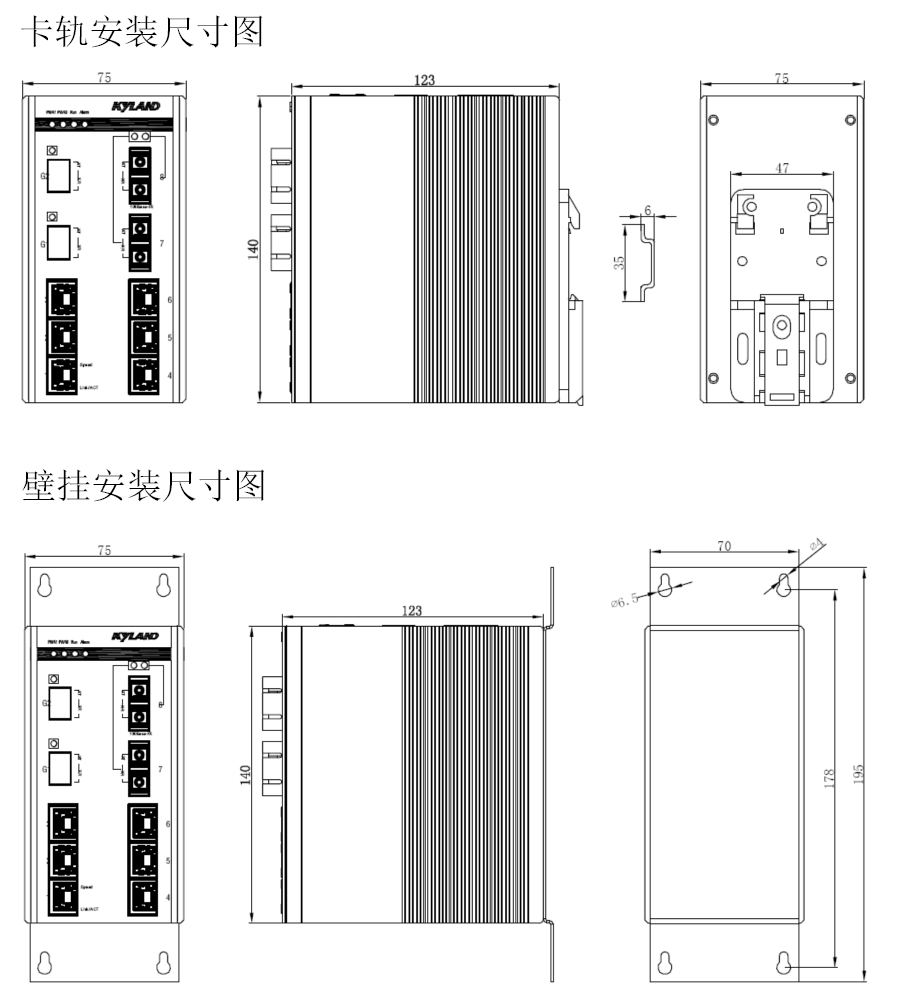

机械尺寸

订购信息

产品选型

推荐型号

产品的形号 SICOM3000-Ports-Connector-PS
码设定 编号型号选择
Ports:端口处 2GX2S6T=2×1000Base-X, SFP接头;2×100Base-FX,单模光口;6×10/100Base-T(X) RJ45电口 2GX2M6T=2×1000Base-X, SFP电源接口;2×100Base-FX,多模光口;6×10/100Base-T(X) RJ45电口 2GX8T=2×1000Base-X, SFP接口类型;8×10/100Base-T(X) RJ45电口 2S6T=2×100Base-FX,单模光口;6×10/100Base-T(X) RJ45电口 2M6T=2×100Base-FX,多模光口;6×10/100Base-T(X) RJ45电口 8T=8×10/100Base-T(X) RJ45电口
Connector:百兆光口性能指标 SC05=SC直接头,多模,1310nm,5km ST05=ST连接头,多模,1310nm,5km FC05=FC连接头,多模,1310nm,5km SC40=SC连接管,单模,1310nm,40km ST40=ST插头,单模,1310nm,40km FC40=FC连接头,单模,1310nm,40km SC60=SC接线头,单模,1310nm,60km SC80=SC线接头,单模,1550nm,80km NA：无百兆光口时, Connector项为空
PS：电压投入 L2-L2=24-48VDC(18-72VDC),沉余读取 L5-L5=12-24VDC(9-36VDC),沉余投入 HV=100-240VAC,50/60Hz;110-220VDC(85-264VAC/77-300VDC),单路导入


选购配件

配件型号

配件说明
千兆SFP摸块 学习化工业级千兆SFP输出模块设计装修表
DT-BGAZ-05 壁挂式使用板
DT-FCZ-RJ45-01 单口RJ45耐磨防尘罩
