支持北斗/GPS/GLONASS卫星系统作为外部时间源
支持PTP或IRIG-B输入作为外部时间源
支持高稳定度恒温晶振具备高稳定度长周期守时特性
支持PTP、NTP/SNTP、IRIG-B、PPS等时间输出信号
支持IEC61850 MMS, IEC60870-5-104, DNP over TCP等多种时间同步状态管理
支持WEB, SNMP等多种系统配置和管理方式
| 产品功能 | |
| 时钟源选择 | 支持北斗/ GPS/GLONASS卫星系统作为时钟源 支持PTP输入作为时钟源 支持IRIG-B光信号输入作为时钟源 |
| 时钟同步功能 | 支持PTPv2 支持PTP Grandmaster模式 支持PTP Slave模式 支持PTP BC模式 支持NTP Server 支持IRIG-B输出（格式B000~B007，支持TTL电平和差分电平及光信号输出） |
| 时钟管理 | 提供时间测量功能(TMS)功能通过GOOSE信号触发完成时间状态测量（可选） 提供IEC61850 MMS，IEC60870-5-104，DNP 3.0 等多种协议时间状态管理协议（可选） |
| 设备管理 | 支持SNMP v1/v2c及v3功能。（无TRAP） 支持WEB配置管理功能 |
| 产品规格 | |
| 技术参数 | 接收器 72通道卫星接收模块 北斗/GPS/GLONASS 灵敏度 跟踪-167dBm，捕获-160dBm OCXO晶振 常温优于20μs/24h 日老化率≤5×10-10 温度稳定度≤3×10-9(相对于25℃) 操作温度-20℃～+70℃ |
| 输入/输出接口 | 卫星天线输入 5V DC, BNC接口 光信号输入 多模850nm或多模1310nm，ST接口，支持IRIG-B信号输入 TTL信号输出 BNC接口，可软件配置IRIG-B输出或PPS输出 RS485信号输出 3芯3.81mm间距插入式端子，可软件配置IRIG-B输出或PPS输出 光信号输出 多模850nm或多模1310nm，ST接口，可软件配置IRIG-B输出或PPS输出 以太网接口 1000Base-X/100Base-FX SFP接口及100/1000Base-T(X) RJ45复用接口 Console口 RS232，RJ45接口 |
| 指示灯 | 卫星定位指示灯:FIX 频率锁定指示灯:LOCK 天线状态指示灯:ANT 信号输出指示灯:OUT |
| 电源 | 输入电压 3.3V DC 接入端子 A型插头(背板供电) 功率 <10W |

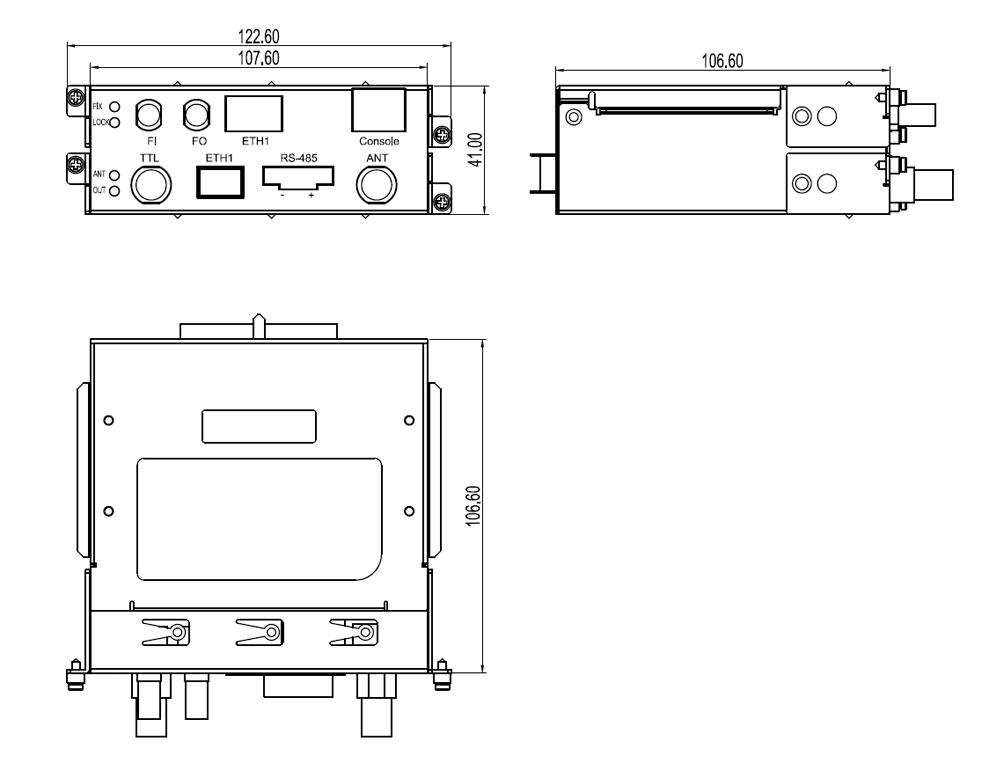

| 机械结构 | 外壳 金属材质 散热方式 自然冷却，无风扇 尺寸 122.6mm×41mm×106.6mm(W×H×D) 重量 0.5Kg |
| 环境 | 工作温度 -20℃～+70℃ 储存温度 -30℃～+80℃ 相对湿度 5～95%无凝露 |
| 质保 | 保修期 5年 |
| 认证 | 产品最新认证动态请关注Kyland网站 |
| 产品性能指标 | PPS 光纤±60ns TTL电平±60ns RS485差分电平±0.5μs IRIG-B 光纤±60ns TTL电平±60ns RS485差分电平±0.5μs NTP ±50μs PTP ±50ns |
推荐型号
| 类型号规格 | 形号叙述 |
| SM6.6-TimeServer-ST850-1U-S1 | 支持软件Web，SNMP；1路光数据录入和1路光数据伤害电压，多模ST数据数据接口方式类型，850nm；1路定位录入，BNC数据数据接口方式类型；1路TTL数据伤害电压，BNC数据数据接口方式类型；1路RS485数据伤害电压，布线接插件；6个千兆光电科技复用技术以太网数据数据接口方式类型；6个Console口 |
