产品简介
地域分布式存储远程管理IO整体由无线网格藕合器模快和加密IO模快构成的，无线网格藕合器模快承担责任当场传输线通信网络，实行和主站控器以及上位机图片软件图片软件的通信网络进行连接。
拓展IO方案管理和直播 的手机设置模拟读取感应器器采取接连，手机设置IO方案采集器直播 各项无线信号并用组织结构传输线运输到wifi网络信息资料合体器，把握器用直播 传输线从合体器中导出资料并生产加工治理 ，然后呢将模拟读取资料注入到wifi网络信息资料合体器中，wifi网络信息资料合体器再用组织结构传输线将模拟读取资料注入到模拟读取IO方案,故而实行设配的把握。
网络信息交叉耦合器可按照其操纵器控制系统的数据通信信息引擎选择对应着传输线的信息引擎，比较主流的化工网络通信协议书主要包括Modbus、Profinet、EtherCAT、EtherNet/IP、CANopen、等。拓张IO信息引擎氛围6大类目，阿拉伯小数量插入信息引擎、阿拉伯小数量传输信息引擎、模以系统量插入信息引擎、模以系统量传输信息引擎、比较特殊信息引擎、分层IO信息引擎等。
电脑网络耦合电路器和突出IO信息组件相互间可给出环境需求量独立结合，在定位点较多的情形下适用分布区式IO信息组件可满足更低的成本预算要。
关键特性
合体器產品统一规格尺寸
| 型号 |
LC-2101 |
LC-3101 |
LC-2201 |
LC-1101 |
LC-1301 |
LC-2501 |
LC-1201 |
LC-1401 |
| 通讯协议 |
Modbus-RTU/ASCII |
CANopen DS401 |
PROFIBUS-DP |
Modbus-TCP |
Profinet IO Device |
CC-Link |
EtherCAT |
Ethernet/IP |
| 系统电源 |
供电：9-36VDC（标称24VDC） |
| 保护：过流保护，防反接保护 |
| 模块功耗 |
30mA@24VDC |
50mA@24VDC |
110mA@24VDC |
| 内部总线供电电流 |
Max：2.5A@5VDC |
Max：2A@5VDC |
| 隔离 |
系统电源到现场电源：隔离 |
| 现场电源 |
供电：22-28V（标称24VDC） |
| 现场电源电流 |
最大DC 8A |
| 支持模块数量 |
32个 |
| 接线线径 |
Max.1.0mm²(AWG 17) |
| 安装方式 |
35mm导轨安装 |
| 尺寸 |
115*51.5*75mm |
| 重量 |
130g |
| 工作温度 |
-40~85℃ |
| 环境湿度 |
5%-95%无冷凝 |
| 防护等级 |
IP20 |
藕合器无线通讯参数值
| 型号 |
参数类别 |
参数 |
| LC-1101 |
网络协议 |
Modbus-TCP |
| 过程数据区 |
输入输出之和最大8192字节 |
| 诊断功能 |
支持 |
| 客户端连接数 |
5个 |
| TCP定时保活 |
支持 |
| Modbus应用看门狗 |
支持(默认开启，30秒) |
| 功能码 |
01/02/03/04/05/06/15/16/23 |
| 网络接口 |
2个RJ45 |
| 连接速率 |
10/100Mbps，自适应，全双工 |
| 最大总线长度 |
100m |
| IP地址设置 |
拨码开关或IO Config配置软件 |
| LC-1201 |
网络协议 |
EtherCAT |
| 过程数据区 |
输入最大1024字节，输出最大1024字节 |
| 网络接口 |
2个RJ45 |
| 连接速率 |
10/100Mbps，自适应，全双工 |
| 最大总线长度 |
100m |
| LC-1301 |
网络协议 |
Profinet IO Device |
| 过程数据区 |
输入最大1440字节，输出最大1440字节 |
| RT |
支持，最小周期1ms |
| IRT |
不支持 |
| MRP |
不支持 |
| MRPD |
不支持 |
| IO诊断报错 |
支持（诊断OB82） |
| 网络接口 |
2个RJ45 |
| 连接速率 |
10/100Mbps，自适应，全双工 |
| 最大总线长度 |
100m |
| Profinet设备名称 |
拨码开关设置或Profinet监视器修改设备名称 |
| LC-1401 |
网络协议 |
Ethernet/IP |
| 最大输入长度 |
504字节（每个装配实例） |
| 最大输出长度 |
504字节（每个装配实例） |
| 最大显式消息连接数 |
10 |
| 最大隐式消息连接数 |
5 |
| 最大CIP连接数 |
10 |
| 网络接口 |
2个RJ45 |
| 连接速率 |
10/100Mbps，自适应，全双工 |
| 最大总线长度 |
100m |
| LC-2101 |
网络协议 |
Modbus-RTU/ASCII |
| 过程数据区 |
输入输出之和最大8192字节 |
| 功能码 |
01 / 02 / 03 / 04 / 05 / 06 / 15 / 16 |
| 波特率 |
2400~115200bps |
| 站号 |
1~63(拨码开关设置),64~247(软件设置) |
| 接口 |
5针螺钉端子 |
| 数据位 |
7、8 |
| 校验位 |
无校验、奇校验、偶校验 |
| 停止位 |
1、2 |
| 最大总线长度 |
1200m（RS485，2400波特率） |
| 终端电阻及偏置电阻 |
拨码开关设置 |
| LC-3101 |
网络协议 |
CANopen DS401 |
| 连接接口 |
5PIN端子 |
| 站地址 |
拨码设置（1-127） |
| 过程数据 |
输入最大512 Byte |
| 输出最大512 Byte |
| 配置接口 |
Type-C |
| 传输速率 |
10 kbit/s, 20 kbit/s, 50 kbit/s, 100 kbit/s, 125 kbit/s, 250 kbit/s, 500 kbit/s, 800 kbit/s,1000 kbit/s |
| LC-2201 |
网络协议 |
PROFIBUS-DP/V0 |
| 波特率 |
9.6k、19.2k、45.45 k、 93.75 k、187.5 k、500 k、1.5 M、3 M、6 M、12 Mbps |
| 接口类型 |
DB9母头/PROFIBUS 从站/拨码开关设置 |
| 拓扑结构 |
总线型拓扑 |
| 配置参数最大长度 |
232字节 |
| IO数据最大长度 |
输入：最大244字节，输出：最大244字节，输入输出之和：最大288字节 |
| LC-2501 |
网络协议 |
CC-Link Ver.2 |
| 站类型/占用逻辑站数 |
远程设备站/1、2、3、4 |
| 扩展循环设置 |
1倍、2倍、4倍、8倍 |
| I/O数据容量 |
RX/RY容量（位）最大896/RWr/RWw容量（字）最大128 |
| 波特率 |
156K/625K/2.5M/5M/10Mbps |
| 节点地址（站号） |
1~64(拨码开关设置)，拨码值不为1~64时，站号强制为1 |
| 接口/总线长度 |
5针螺钉端子 |
| 最大总线长度 |
1200m（156kbps） |
| 终端电阻 |
120ohm |
性能参数

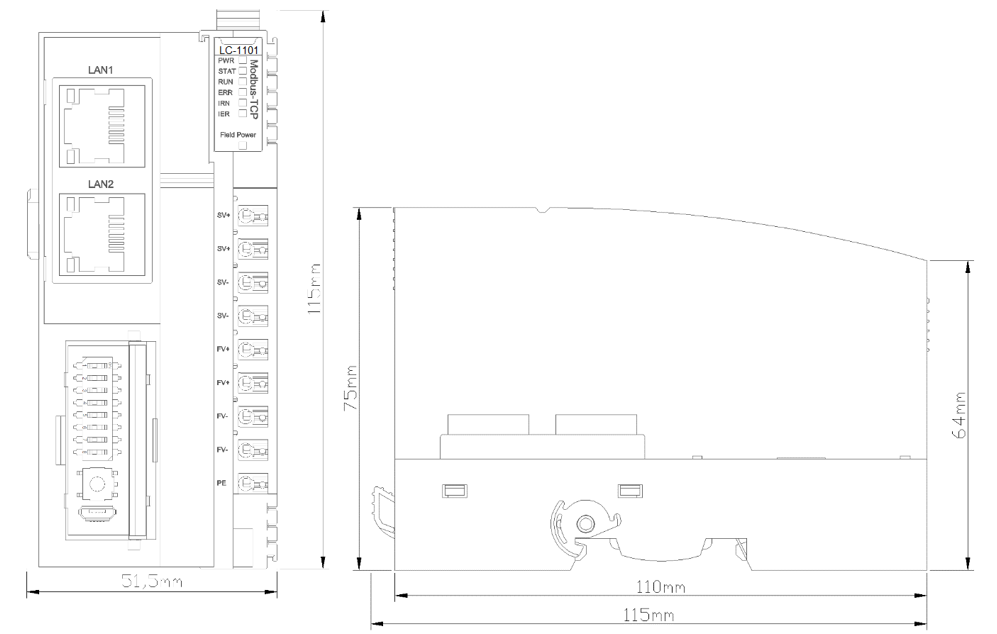

机械尺寸
订购信息
|
成品尺寸
|
规格型号原因分析
|
|
LC-1101
|
Modbus-TCP意向书/36个插槽/发送工作输出之和比较大化8192字节/6个RJ45接头/比较大化可以5-7个Modbus-TCP加盟商端一起网络访问
|
|
LC-1201
|
EtherCAT协议模板/33个插槽/放入之和明显1024字节/打出之和明显1024字节
|
|
LC-1301
|
Profinet合同/3多个插槽/发送之和最多化1440字节/输送之和最多化1440字节/不鼓励RT/不不鼓励环网
|
|
LC-1401
|
EtherNet/IP合同/36个插槽/打出之和明显504字节/打出之和明显504字节
|
|
LC-2101
|
Modbus-RTU合同范本/3多个插槽/放入打出之和最主要8192字节
|
|
LC-2201
|
Profibus-DP商议/38个插槽
|
|
LC-2501
|
CC-Link协商/32插槽
|
|
LC-3101
|
CANopen从站/64个TPDO/64个RPDO/操作主机电源24VDC
|
